ระบบก๊าซห้องผ่าตัด ออกแบบอย่างไร? สิ่งที่ควรรู้ก่อนติดตั้งในโรงพยาบาล

---

Key Takeaways

• ห้องผ่าตัด OR คือพื้นที่ Category 1 ตาม NFPA 99 ที่มีความเสี่ยงสูงสุด ระบบก๊าซห้องผ่าตัด ต้องพร้อมใช้ตลอด 24 ชั่วโมงโดยไม่ขาดตอน
• ก๊าซที่ต้องมีในห้องผ่าตัด ได้แก่ Oxygen, Medical Air, Medical Vacuum, และ AGSS ส่วน Nitrous Oxide และ CO₂ ขึ้นอยู่กับประเภทหัตถการ
• จำนวนและตำแหน่ง Outlet ต้องออกแบบตามประเภทห้องผ่าตัดและทีมแพทย์ที่ใช้งานจริง ไม่ใช่แค่ตามแบบแปลนมาตรฐาน
• Operating Room Pendant หรือ Surgical Pendant คืออุปกรณ์รวมท่อก๊าซ ไฟฟ้า และเครื่องมือแพทย์ไว้ที่เดียว ช่วยลดความวุ่นวายในห้องผ่าตัดได้อย่างมาก
• ทุกระบบต้องผ่าน Commissioning Testing ตามมาตรฐาน ISO 7396-1 หรือ NFPA 99 ก่อนเปิดใช้งานกับผู้ป่วยจริงเท่านั้น

---

ในโรงพยาบาล แทบทุกห้องต้องการก๊าซทางการแพทย์ โดยเฉพาะห้องผ่าตัดที่จำเป็นต้องมี ระบบก๊าซห้องผ่าตัด ที่ได้มาตรฐาน เพราะตอนที่ผู้ป่วยนอนอยู่บนโต๊ะผ่าตัด ก๊าซออกซิเจนต้องไหลเข้าเครื่องดมยาสลบ ระบบสุญญากาศต้องดูดเลือดและของเหลวออกได้ทันที และ AGSS ต้องกำจัดก๊าซยาสลบส่วนเกินออกจากห้องอย่างต่อเนื่อง ทุกอย่างต้องทำงานพร้อมกันและไม่ควรเกิดข้อผิดพลาด

บทความนี้ TBM รวบรวมทุกสิ่งที่ทีมออกแบบ วิศวกร และผู้บริหารโรงพยาบาลควรรู้ก่อนวางแผนระบบก๊าซห้องผ่าตัด ตั้งแต่ประเภทก๊าซที่จำเป็น ข้อกำหนดการออกแบบ Pendant และ AGSS ไปจนถึงข้อผิดพลาดที่พบบ่อยซึ่งอาจสร้างปัญหาในอนาคตได้

ระบบก๊าซห้องผ่าตัด OR แตกต่างจากพื้นที่อื่นในโรงพยาบาลอย่างไร?

ระบบก๊าซทางการแพทย์ในภาพรวม ทุกพื้นที่ในโรงพยาบาลต้องการก๊าซเหมือนกัน แต่ห้องผ่าตัดมีความต้องการที่ต่างออกไป เพราะว่าห้องผ่าตัดมีความต้องการที่ต่างออกไป เนื่องจากเป็นพื้นที่ที่เกี่ยวข้องกับชีวิตผู้ป่วยโดยตรง ซึ่งหมายความว่าหากระบบก๊าซห้องผ่าตัดเกิดข้อผิดพลาด ผลที่ตามมาอาจถึงขั้นทำให้ผู้ป่วยได้รับบาดเจ็บสาหัสหรือเสียชีวิตได้ทันที ดังนั้นข้อกำหนดทุกอย่างตั้งแต่วัสดุท่อ ระบบสำรอง จำนวน Outlet ไปจนถึงการทดสอบก่อนส่งมอบ จึงต้องเข้มข้นกว่าหอผู้ป่วยทั่วไป

นอกจากระดับความปลอดภัยแล้ว ชนิดก๊าซที่ใช้ในห้องผ่าตัดก็มีความหลากหลายกว่า ตั้งแต่ก๊าซที่ใช้กับผู้ป่วยโดยตรงอย่าง Oxygen และ Medical Air ไปจนถึงก๊าซสำหรับเครื่องมือผ่าตัดและระบบกำจัดก๊าซยาสลบส่วนเกิน แต่ละชนิดมีแรงดัน อัตราการไหล และตำแหน่งติดตั้งที่แตกต่างกัน และต้องออกแบบให้สอดคล้องกับการทำงานจริงของทีมศัลยแพทย์ วิสัญญีแพทย์ และพยาบาลผ่าตัด

ก๊าซทางการแพทย์ที่ห้องผ่าตัดต้องการมีอะไรบ้าง?

ห้องผ่าตัดทุกแห่งไม่ได้ใช้ก๊าซชนิดเดียวกัน แต่มีก๊าซพื้นฐานที่ทุกห้องต้องมี และก๊าซเสริมที่ขึ้นอยู่กับประเภทของหัตถการที่ทำ ความเข้าใจเรื่องนี้เป็นจุดเริ่มต้นของการออกแบบระบบที่ถูกต้อง

ออกซิเจน

ออกซิเจนทางการแพทย์คือก๊าซที่ขาดไม่ได้ในห้องผ่าตัด ใช้ร่วมกับเครื่องดมยาสลบ (Anesthesia Machine) ส่งออกซิเจนให้ผู้ป่วยตลอดการผ่าตัด ใช้กับ Ventilator กรณีผู้ป่วยหายใจเองไม่ได้ และยังใช้สำหรับ Oxygen Therapy ระหว่างฟื้นจากยาสลบ

ท่อออกซิเจนในไทยตามมาตรฐาน NFPA ใช้สีเขียว และต้องจ่ายที่ความดัน 50–55 psig ตามมาตรฐาน ออกซิเจนแม้ไม่ติดไฟเอง แต่ช่วยส่งเสริมการติดไฟได้อย่างรุนแรง จึงต้องห้ามใช้สารหล่อลื่นหรือน้ำมันกับอุปกรณ์ทุกชนิดในระบบออกซิเจนเด็ดขาด

Medical Air สำหรับเครื่องมือผ่าตัดและเครื่องช่วยหายใจ

อากาศทางการแพทย์ (Medical Air) คืออากาศอัดที่ผ่านการกรองจนปราศจากน้ำมัน ความชื้น และสิ่งปนเปื้อน ในห้องผ่าตัดใช้สำหรับขับเคลื่อนเครื่องมือผ่าตัดชนิดลม (Pneumatic Tools) เช่น สว่านกระดูก เลื่อยตัดกระดูก ใช้ร่วมกับเครื่องดมยาสลบแทนหรือร่วมกับ Nitrous Oxide และใช้กับเครื่องช่วยหายใจ

NFPA 99 กำหนดให้ Instrument Air สำหรับเครื่องมือผ่าตัดต้องจ่ายที่ 120 psig แยกต่างหากจาก Medical Air ที่ 60 psig ที่ใช้กับผู้ป่วยโดยตรง นี่เป็นรายละเอียดสำคัญที่มักถูกมองข้ามในขั้นตอนการออกแบบ

ระบบสุญญากาศทางการแพทย์ Medical Vacuum

ระบบสุญญากาศทางการแพทย์ (Medical Vacuum) ใช้สร้างแรงดูดเพื่อกำจัดเลือด ของเหลว เสมหะ และสารคัดหลั่งออกจากบาดแผลและทางเดินหายใจผู้ป่วยระหว่างการผ่าตัด ท่อสีดำนี้เป็นสิ่งที่ทุกห้องผ่าตัดต้องมีอย่างน้อย 2–3 จุดต่อโต๊ะผ่าตัด

ความเสี่ยงสำคัญของระบบ Vacuum คือการสัมผัสกับของเหลวชีวภาพและเชื้อโรค จึงต้องมีระบบ Filter ที่จุดรวบรวมเพื่อป้องกันการปนเปื้อนย้อนกลับเข้าสู่ระบบท่อ และต้องมีระบบสำรองเพื่อให้แรงดูดไม่ขาดตอนระหว่างการผ่าตัด

Nitrous Oxide และ CO₂ สำหรับหัตถการเฉพาะทาง

Nitrous Oxide (N₂O) หรือ “ก๊าซหัวเราะ” ใช้เป็นยาระงับความรู้สึกร่วมกับ Halogenated Agents ในหัตถการที่ต้องการควบคุมความเจ็บปวดในระดับลึก ส่วน CO₂ ใช้สำหรับการผ่าตัดส่องกล้อง (Laparoscopic Surgery) โดยอัดเข้าช่องท้องเพื่อขยายพื้นที่ทำงาน

ทั้งสองชนิดไม่ได้จำเป็นสำหรับทุกห้องผ่าตัด แต่หากโรงพยาบาลมีแผนทำหัตถการที่ต้องใช้ก๊าซเหล่านี้ ต้องวางท่อและติดตั้ง Outlet ไว้ตั้งแต่ขั้นตอนก่อสร้างหรือปรับปรุง เพราะการเพิ่มทีหลังจะยุ่งยากและเสียค่าใช้จ่ายมากกว่ามาก

ระบบกำจัดก๊าซยาสลบส่วนเกิน (AGSS)

AGSS (Anaesthetic Gas Scavenging System) หรือระบบกำจัดก๊าซยาสลบส่วนเกิน คือระบบที่ดูดก๊าซยาสลบที่ผู้ป่วยหายใจออกมาออกจากห้องผ่าตัด ป้องกันไม่ให้บุคลากรทางการแพทย์สูดดมก๊าซยาสลบสะสมในระยะยาว เรื่องนี้จะอธิบายโดยละเอียดในหัวข้อถัดไป

ข้อกำหนดสำคัญในการออกแบบระบบก๊าซห้องผ่าตัด

การออกแบบระบบก๊าซห้องผ่าตัดที่ดี จำเป็นต้องออกแบบให้รองรับการทำงานจริงของทีมแพทย์ได้อย่างปลอดภัยและมีประสิทธิภาพ โดยมีปัจจัยสำคัญหลายอย่างที่ต้องพิจารณาดังนี้

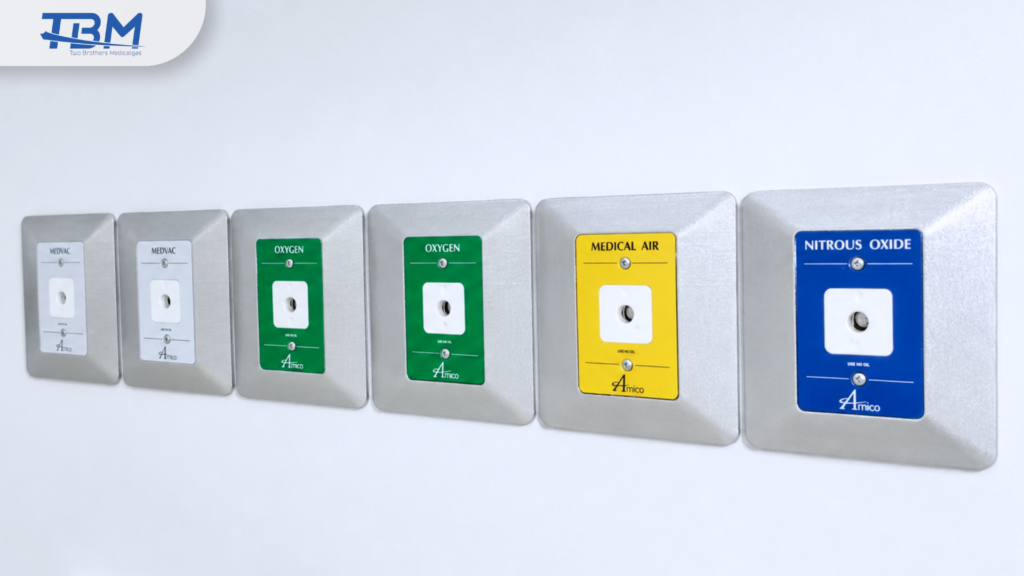

จำนวน Outlet ที่เหมาะสมตามประเภทห้องผ่าตัด

ห้องผ่าตัดทั่วไปและห้องผ่าตัดเฉพาะทางมีความต้องการ Outlet ที่แตกต่างกัน ห้องผ่าตัดทั่วไปมักต้องการ Oxygen อย่างน้อย 2–3 จุด, Medical Air 2 จุด, Medical Vacuum 3–4 จุด และ AGSS 1 จุด ส่วนห้องผ่าตัดหัวใจหรือห้องผ่าตัดประสาทวิทยาที่มีเครื่องมือและทีมแพทย์มากกว่า อาจต้องการ Outlet เพิ่มขึ้นอีก 30–50% จากตัวเลขพื้นฐาน

การกำหนดจำนวน Outlet ต้องอิงจากประเภทหัตถการจริง ไม่ใช่ตามมาตรฐานขั้นต่ำเพียงอย่างเดียว เพราะ Outlet ที่ไม่พอจะทำให้ต้องใช้อุปกรณ์ต่อพ่วงเพิ่ม ซึ่งเพิ่มความวุ่นวายและความเสี่ยงในห้องผ่าตัด

แรงดันและอัตราการไหลที่ต้องรองรับ

แต่ละก๊าซมีความต้องการแรงดันที่แตกต่างกันและต้องควบคุมให้คงที่ระหว่างการผ่าตัด ในห้องผ่าตัดที่มีเครื่องมือหลายชิ้นทำงานพร้อมกัน การออกแบบขนาดท่อและ Pressure Regulator ต้องคำนวณให้รองรับ Peak Flow ได้โดยไม่ทำให้แรงดันตก เพราะแรงดันออกซิเจนที่ไม่คงที่ระหว่างการผ่าตัดอาจส่งผลต่อการทำงานของเครื่องดมยาสลบได้โดยตรง

ตำแหน่งติดตั้ง Outlet ต้องสัมพันธ์กับโต๊ะผ่าตัดและทีมแพทย์

ตำแหน่งของ Outlet ในห้องผ่าตัดส่งผลโดยตรงต่อประสิทธิภาพการทำงานและความปลอดภัย Outlet สำหรับวิสัญญีแพทย์ต้องอยู่ใกล้ศีรษะผู้ป่วยและเครื่องดมยาสลบ Outlet Vacuum สำหรับการดูดต้องอยู่ในตำแหน่งที่สายไม่ขวางทางผ่าตัด และ Outlet เสริมสำหรับเครื่องมือผ่าตัดควรอยู่ใกล้กับตำแหน่งที่ศัลยแพทย์ยืนทำงาน

การออกแบบที่ดีต้องให้วิสัญญีแพทย์และศัลยแพทย์ผู้จะใช้ห้องนั้นจริงมีส่วนร่วมในการกำหนดตำแหน่งตั้งแต่ขั้นตอนวางแผน

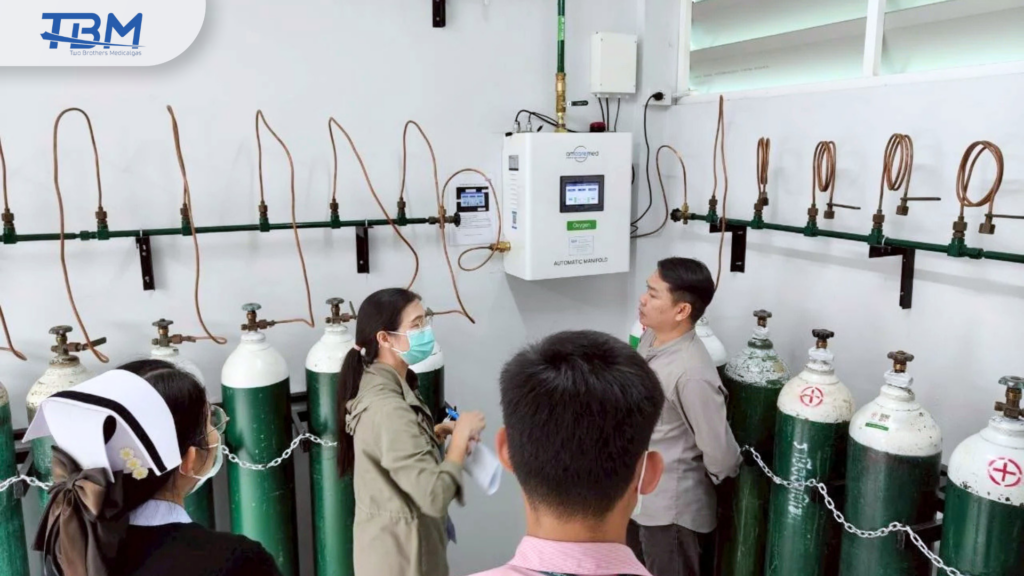

ระบบสำรองเมื่อแหล่งจ่ายก๊าซหลักขัดข้อง

ห้องผ่าตัด Category 1 ตามมาตรฐาน NFPA 99 ต้องมีระบบสำรอง (Backup Supply) สำหรับก๊าซทุกชนิดที่จำเป็น โดยเฉพาะออกซิเจน ระบบสำรองต้องสลับทำงานได้อัตโนมัติ (Automatic Switchover) โดยที่บุคลากรในห้องผ่าตัดไม่ต้องทำอะไรเพิ่มเติม และต้องมีสัญญาณเตือนแจ้งเมื่อระบบหลักล้มเหลว

Zone Valve Box

Zone Valve Box คืออุปกรณ์วาล์วที่ติดตั้งนอกห้องผ่าตัดเพื่อให้สามารถตัดก๊าซเข้าห้องได้โดยไม่ต้องไปที่แหล่งจ่ายก๊าซส่วนกลาง ทำให้สามารถตัดก๊าซเฉพาะห้องที่เกิดปัญหาได้โดยไม่กระทบห้องอื่น มาตรฐาน NFPA 99 กำหนดให้ทุก Zone Valve ต้องติดป้ายระบุหมายเลขห้องจริงที่ควบคุม ไม่ใช่ตามแบบแปลน และต้องมีตำแหน่งที่เข้าถึงได้ง่ายในกรณีฉุกเฉิน

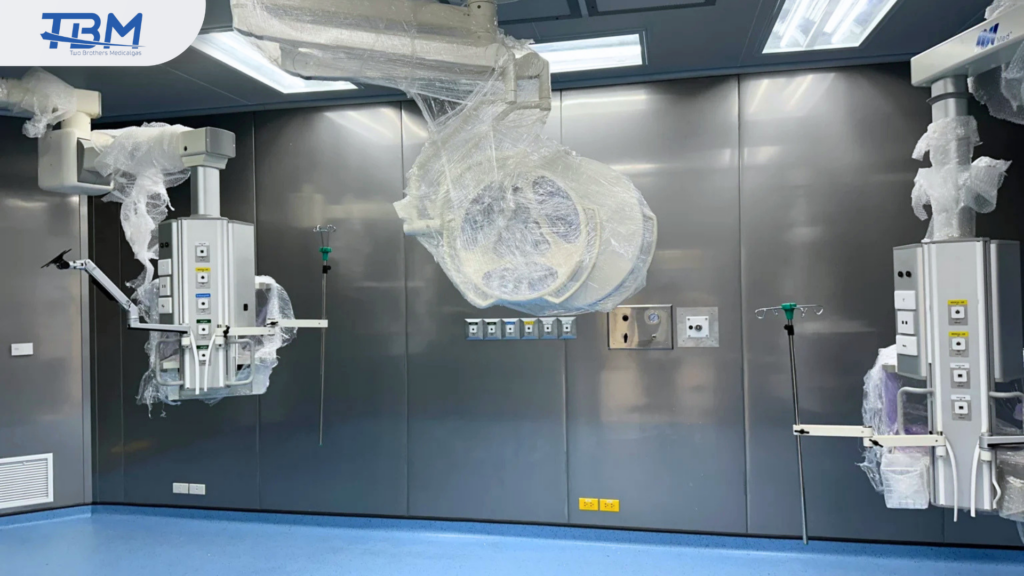

Operating Room Pendant คืออะไร และสำคัญอย่างไร?

ในห้องผ่าตัดสมัยใหม่ การจัดการสายก๊าซ สายไฟ และสายเครื่องมือแพทย์จากหลายจุดบนพื้นและผนังกลายเป็นปัญหาที่แก้ได้ด้วย Single Arm Anesthesia Pendant หรือ Surgical Pendant ซึ่งเป็นโครงสร้างแขวนเพดานที่รวมทุกอย่างไว้ที่จุดเดียว

Pendant คืออะไร และแก้ปัญหาอะไรได้?

Operating Room Pendant คือแขนกลที่แขวนจากเพดานห้องผ่าตัด ออกแบบมาเพื่อรวม Outlet ก๊าซทุกชนิด ปลั๊กไฟฟ้าสำหรับเครื่องมือแพทย์ ระบบ Data Network และที่วางอุปกรณ์ต่าง ๆ ไว้ในโครงสร้างเดียวที่หมุนและปรับระดับความสูงได้ตามต้องการ

ผลที่ได้คือพื้นห้องผ่าตัดสะอาด ไม่มีสายระโยงระยาง ทีมแพทย์เคลื่อนไหวได้สะดวก และการทำความสะอาดห้องระหว่างผ่าตัดทำได้ง่ายขึ้นอย่างมาก

Surgical Pendant ช่วยจัดการก๊าซ ไฟฟ้า และอุปกรณ์อย่างไร?

Surgical Pendant ที่ออกแบบมาสำหรับห้องผ่าตัดโดยเฉพาะมักประกอบด้วย Outlet ก๊าซครบทุกชนิดที่ต้องการ ปลั๊กไฟทั้งแบบ Single Phase และ Three Phase ชั้นวางสำหรับ Monitor และ Infusion Pump รางระบาย Vacuum และที่จัดเก็บอุปกรณ์ขนาดเล็ก ทั้งหมดนี้อยู่ในตำแหน่งที่เข้าถึงได้สะดวกจากทั้งฝั่งวิสัญญีแพทย์และทีมผ่าตัด

ตำแหน่งและข้อควรระวังในการติดตั้ง Pendant

ก่อนติดตั้ง Pendant ต้องพิจารณาน้ำหนักบรรทุกของโครงสร้างเพดานและฝ้าเพดานก่อน เพราะ Pendant บางรุ่นมีน้ำหนักมากกว่า 200 กิโลกรัม ตำแหน่งของแขน Pendant ต้องไม่บังแสงไฟผ่าตัด (Surgical Light) และต้องพับหรือหมุนได้โดยไม่ขวางทางเดินของทีมแพทย์

สิ่งที่ต้องทำก่อนสั่งซื้อ Pendant คือการจำลองตำแหน่งการทำงานของทีมผ่าตัดร่วมกับผู้ใช้จริง และตรวจสอบโครงสร้างเพดานร่วมกับวิศวกรโครงสร้างก่อนเสมอ

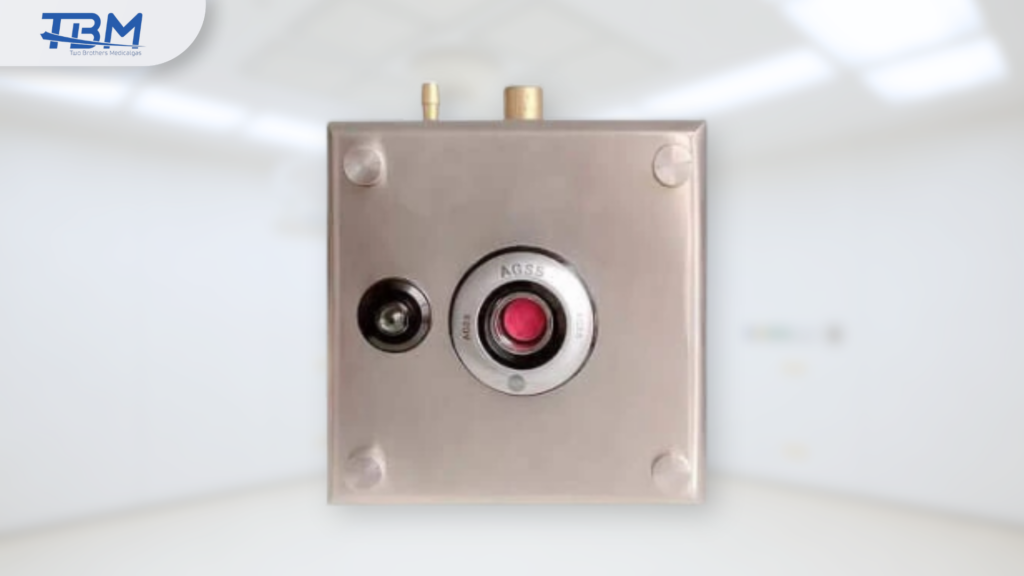

AGSS คืออะไร และทำไมระบบก๊าซห้องผ่าตัดจึงควรมี?

หนึ่งในองค์ประกอบที่มักถูกมองข้ามในการออกแบบห้องผ่าตัด แต่มีความสำคัญมากต่อสุขภาพระยะยาวของบุคลากรทางการแพทย์ก็คือ AGSS หรือ Anaesthetic Gas Scavenging System

AGSS ทำหน้าที่อะไรในห้องผ่าตัด?

ระหว่างการผ่าตัด ก๊าซยาสลบบางส่วนที่ผู้ป่วยหายใจออกมาและก๊าซที่รั่วจากข้อต่อต่าง ๆ ของเครื่องดมยาสลบจะฟุ้งกระจายอยู่ในห้องผ่าตัด AGSS ทำหน้าที่ดูดก๊าซเหล่านี้ออกจากห้องผ่าตัดก่อนที่จะสะสมจนถึงระดับที่เป็นอันตราย

ความเสี่ยงเมื่อไม่มี AGSS ในห้องที่ใช้ยาสลบ

การสัมผัสก๊าซยาสลบในปริมาณต่ำสะสมเป็นเวลานานเป็นที่ทราบกันดีในวงการแพทย์ว่ามีความเสี่ยงต่อสุขภาพระยะยาวของบุคลากร ได้แก่ ความเสี่ยงต่อระบบประสาท ผลต่อตับและไต รวมถึงความเสี่ยงต่อภาวะแท้งบุตรในบุคลากรหญิงที่ตั้งครรภ์ มาตรฐาน NIOSH กำหนดค่าสูงสุดของ Halogenated Agents ในห้องผ่าตัดไว้ที่ 2 ppm และ N₂O ไว้ที่ 25 ppm ห้องผ่าตัดที่ไม่มี AGSS มีโอกาสสูงที่จะเกินค่าดังกล่าว

AGSS ต้องออกแบบร่วมกับระบบระบายอากาศอย่างไร?

AGSS ไม่ได้ทำงานอิสระ แต่ต้องทำงานร่วมกับระบบ HVAC ของห้องผ่าตัดอย่างสอดประสานกัน ห้องผ่าตัดมาตรฐานต้องมีอัตราการระบายอากาศไม่น้อยกว่า 15 Air Changes ต่อชั่วโมง และ AGSS ต้องดูดก๊าซออกได้ในอัตราที่เพียงพอโดยไม่สร้างความดันลบมากเกินไปในห้อง ซึ่งอาจรบกวนการทำงานของ Laminar Flow Ceiling ที่ควบคุมการปนเปื้อนในห้องผ่าตัด

มาตรฐานที่เกี่ยวข้องกับระบบก๊าซห้องผ่าตัด

ก่อนเริ่มโครงการออกแบบและติดตั้งระบบก๊าซห้องผ่าตัด ทีมงานต้องตกลงร่วมกันก่อนว่าจะใช้มาตรฐานใดเป็นหลัก เพราะมาตรฐานต่างกันมีรายละเอียดที่แตกต่างกัน และห้ามนำข้อกำหนดจากต่างมาตรฐานมาผสมกันโดยไม่ตั้งใจ

NFPA 99

NFPA 99 (Health Care Facilities Code) จากสมาคมป้องกันอัคคีภัยแห่งชาติสหรัฐฯ คือมาตรฐานที่นิยมใช้กันมากในไทย ครอบคลุมทั้งการออกแบบ ติดตั้ง ทดสอบ และบำรุงรักษาระบบก๊าซทางการแพทย์ จุดเด่นคือหลักการ Risk-Based Approach ที่ประเมินความเสี่ยงตามผลกระทบจริงต่อผู้ป่วย ไม่ใช่ตามประเภทห้อง ทำให้ข้อกำหนดสำหรับห้องผ่าตัดเข้มงวดกว่าพื้นที่อื่นอย่างชัดเจน

ISO 7396-1

ISO 7396-1 เป็นมาตรฐานที่เน้นรายละเอียดทางเทคนิคของระบบท่อ ตั้งแต่วัสดุ ขนาดท่อ วิธีการต่อท่อ (Brazing และ Nitrogen Purging) ไปจนถึงกระบวนการ Commissioning Testing ก่อนส่งมอบ ใช้กันแพร่หลายในยุโรปและเอเชีย และมักเป็นมาตรฐานที่โรงพยาบาลไทยอ้างอิงในเอกสารประมูลและตรวจรับงาน

Color Code และ Label

ทุกท่อก๊าซในห้องผ่าตัดต้องติดสีและป้ายชื่อที่ชัดเจนตลอดแนวท่อ เพื่อป้องกันความผิดพลาดจากการต่อก๊าซผิดชนิด ซึ่งเป็นอุบัติเหตุที่เกิดขึ้นในโรงพยาบาลทั่วโลกมาแล้วหลายครั้ง NFPA ใช้สีเขียวสำหรับ O₂, สีเหลืองสำหรับ Medical Air, สีฟ้าสำหรับ N₂O, สีเทาสำหรับ CO₂ และสีดำสำหรับ Vacuum นอกจากสีแล้ว Outlet แต่ละชนิดยังต้องออกแบบให้มีรูปร่างหัวต่อที่ต่างกัน เพื่อให้ไม่สามารถต่อสลับผิดชนิดได้ในทางกายภาพ

Commissioning Testing

ก่อนที่ห้องผ่าตัดจะใช้งานกับผู้ป่วยจริง ระบบก๊าซทุกอย่างต้องผ่านการทดสอบตามมาตรฐานให้ครบถ้วน การทดสอบที่สำคัญ ได้แก่ Cross-Connection Test เพื่อยืนยันว่าไม่มีการต่อท่อสลับชนิด, Gas Purity Test เพื่อตรวจสอบความบริสุทธิ์ของก๊าซจาก Outlet ทุกจุด, Alarm System Test เพื่อทดสอบการแจ้งเตือนเมื่อแรงดันผิดปกติ และ Zone Valve Test เพื่อยืนยันการทำงานของวาล์วทุกตัว ผู้รับเหมาที่มีมาตรฐานจะออก Commissioning Certificate พร้อมผลการทดสอบให้เป็นเอกสาร ซึ่งโรงพยาบาลควรเก็บไว้เพื่อการตรวจรับรองในอนาคต

ข้อผิดพลาดที่พบบ่อยในการออกแบบระบบก๊าซห้องผ่าตัด

จากประสบการณ์กว่า 15 ปีในการออกแบบและติดตั้งระบบก๊าซทางการแพทย์ให้กับโรงพยาบาลทั่วประเทศ ทีม TBM พบข้อผิดพลาดที่เกิดซ้ำ ๆ ซึ่งหากป้องกันได้ตั้งแต่ขั้นตอนออกแบบ จะประหยัดทั้งเวลาและงบประมาณได้มากในระยะยาว

จำนวน Outlet ไม่พอหรือวางผิดตำแหน่ง

ปัญหาที่พบบ่อยที่สุดคือการออกแบบ Outlet ตามจำนวนขั้นต่ำในมาตรฐาน โดยไม่ได้คุยกับแพทย์ที่จะใช้ห้องจริง ผลคือเมื่อเริ่มใช้งาน ต้องต่อพ่วงอุปกรณ์เพิ่มหรือต้องปรับปรุงห้องอีกครั้งซึ่งมีค่าใช้จ่ายสูง

ไม่มี AGSS ในห้องที่ใช้ยาสลบ

หลายโรงพยาบาลประหยัดงบโดยไม่ติดตั้ง AGSS ด้วยเหตุผลว่า “ห้องมีระบบระบายอากาศอยู่แล้ว” แต่ระบบ HVAC ทั่วไปไม่ได้ออกแบบมาเพื่อดูดก๊าซยาสลบโดยเฉพาะ การไม่มี AGSS เป็นความเสี่ยงระยะยาวต่อสุขภาพของบุคลากรที่ทำงานในห้องผ่าตัดทุกวัน

ติดตั้ง Pendant ในตำแหน่งที่รบกวนการทำงาน

Pendant ที่ติดตั้งโดยไม่ได้จำลองการใช้งานจริงมักบังแสงไฟผ่าตัด ขวางทางเดินของทีมผ่าตัด หรืออยู่ในตำแหน่งที่หมุนแขนแล้วชนกับเครื่องมือแพทย์อื่น ปัญหาเหล่านี้แก้ยากหลังจากติดตั้งแล้ว เพราะต้องรื้อโครงสร้างเพดานบางส่วน

ไม่มีพื้นที่สำหรับซ่อมบำรุงและตรวจสอบระบบ

วาล์ว ข้อต่อ และอุปกรณ์ควบคุมต่าง ๆ ต้องได้รับการตรวจสอบและบำรุงรักษาเป็นระยะ หากออกแบบโดยไม่เว้นพื้นที่สำหรับช่างหรือวิศวกรเข้าถึง จะทำให้การบำรุงรักษาทำได้ยากหรือต้องหยุดใช้งานห้องนานกว่าที่ควร

ไม่ทดสอบระบบให้ครบถ้วนก่อนส่งมอบ

การเร่งส่งมอบงานโดยไม่ทำ Commissioning Testing ให้ครบทุกขั้นตอนเป็นความเสี่ยงที่ไม่ควรมองข้าม ปัญหาที่ตรวจพบได้จาก Cross-Connection Test เช่น ต่อท่อ Oxygen สลับกับ Medical Air นั้นอาจไม่สามารถสังเกตได้จากภายนอก แต่อาจเป็นอันตรายถึงชีวิตผู้ป่วยในวันที่ใช้งานจริง

เช็กลิสต์ก่อนเริ่มโครงการระบบก๊าซห้องผ่าตัด

เพื่อให้โครงการระบบก๊าซห้องผ่าตัดดำเนินไปอย่างราบรื่นตั้งแต่ต้น ทีมงานควรผ่านการตรวจสอบรายการเหล่านี้ก่อนเริ่มออกแบบ

• ขั้นแรก ต้องกำหนดประเภทและขอบเขตของห้องผ่าตัดให้ชัดเจน ทั้งจำนวนห้อง ประเภทหัตถการที่วางแผนไว้ และคาดการณ์ประเภทหัตถการที่อาจเพิ่มในอนาคต

• ต้องประเมินจำนวนเครื่องดมยาสลบ เครื่องมือผ่าตัดที่ใช้ลม และจำนวน Outlet ที่วิสัญญีแพทย์และทีมผ่าตัดต้องการจริง
• จากนั้นกำหนดตำแหน่งของ Outlet ตำแหน่ง Pendant Zone ส่วนของ Valve Box และ Alarm Panel ให้ชัดเจนก่อนวาดแบบ แล้วตรวจสอบเส้นทางเดินท่อร่วมกับทีม MEP และสถาปัตยกรรม เพื่อหลีกเลี่ยงข้อขัดแย้งกับระบบอื่น
• สุดท้ายต้องเตรียมเอกสาร Shop Drawing, As-Built Drawing และ Commissioning Record ให้ครบก่อนส่งมอบงาน

บริการออกแบบและติดตั้งระบบก๊าซห้องผ่าตัดจาก Two Brothers Medical Gas

บริษัท ทูบราเทอร์ส เมดิคอลแก๊ส จำกัด ให้บริการระบบก๊าซทางการแพทย์ครบวงจรมากว่า 15 ปี ด้วยทีมวิศวกรและช่างที่มีประสบการณ์ในการออกแบบและติดตั้งระบบให้กับโรงพยาบาลและสถานพยาบาลทั่วประเทศ เป็นตัวแทนอย่างเป็นทางการของผลิตภัณฑ์ Amcaremed ที่ได้รับมาตรฐาน ISO 13485

ให้คำปรึกษาก่อนออกแบบตามประเภทห้องผ่าตัด

ทีม TBM พร้อมให้คำปรึกษาตั้งแต่ขั้นตอนวางแผนโครงการ ประเมินความต้องการก๊าซตามประเภทหัตถการ กำหนดจำนวน Outlet และเลือกมาตรฐานที่เหมาะสมกับโครงการของคุณ ไม่ว่าจะเป็นห้องผ่าตัดในโรงพยาบาลรัฐ โรงพยาบาลเอกชน หรือคลินิกเฉพาะทาง

ออกแบบระบบก๊าซห้องผ่าตัดตามมาตรฐาน

ทีมวิศวกรออกแบบ MGPS ตามมาตรฐาน ISO 7396-1 และ NFPA 99 พร้อมจัดทำ Shop Drawing ที่ครบถ้วน รวมถึงประสานงานกับทีม MEP และสถาปัตยกรรมเพื่อให้ระบบก๊าซเข้ากับโครงสร้างอาคารได้อย่างไม่มีปัญหา

ติดตั้ง Operating Room Pendant และ Surgical Pendant

TBM จัดหาและติดตั้ง Pendant สำหรับห้องผ่าตัดทุกประเภท ทั้ง Single Arm และ Double Arm Pendant สำหรับวิสัญญีแพทย์และทีมผ่าตัด พร้อมคำนวณโครงสร้างรองรับน้ำหนักและจำลองตำแหน่งร่วมกับผู้ใช้งานจริงก่อนติดตั้ง

ทดสอบระบบและดูแลซ่อมบำรุงหลังการติดตั้ง

ทุกโครงการผ่าน Commissioning Testing ครบทุกขั้นตอนตามมาตรฐาน พร้อมออกเอกสาร Commissioning Certificate เป็นหลักฐาน และ TBM พร้อมให้บริการดูแลซ่อมบำรุงหลังการติดตั้งเพื่อให้ระบบก๊าซห้องผ่าตัดของคุณพร้อมใช้งานอยู่เสมอ

สรุป

ระบบก๊าซห้องผ่าตัด จำเป็นต้องมีมาตรฐานการออกแบบระบบความปลอดภัยระดับสูงสุดที่ต้องคำนึงถึงทุกรายละเอียด ตั้งแต่ชนิดก๊าซที่ต้องการ ตำแหน่ง Outlet จำนวน Pendant ระบบ AGSS ไปจนถึง Commissioning Testing ก่อนส่งมอบ ความผิดพลาดในขั้นตอนออกแบบอาจส่งผลต่อความปลอดภัยของผู้ป่วยและบุคลากรในระยะยาว

หากคุณกำลังวางแผนสร้างหรือปรับปรุงห้องผ่าตัด ทีม TBM พร้อมให้คำปรึกษาและร่วมออกแบบระบบที่ตรงกับความต้องการของคุณตั้งแต่วันนี้

คำถามที่พบบ่อย (FAQ)

ระบบก๊าซห้องผ่าตัดต้องมีก๊าซอะไรบ้าง?

ก๊าซพื้นฐานที่ทุกห้องผ่าตัดต้องมีคือ Oxygen (O₂), Medical Air, Medical Vacuum และ AGSS ส่วน Nitrous Oxide (N₂O) และ CO₂ จะใช้เฉพาะในห้องที่ทำหัตถการที่ต้องการก๊าซเหล่านี้ เช่น การผ่าตัดส่องกล้องหรือหัตถการทันตกรรม

ห้องผ่าตัดเล็กจำเป็นต้องมีระบบก๊าซทางการแพทย์ไหม?

จำเป็น เพราะห้องผ่าตัดทุกขนาดที่ใช้ยาสลบถูกจัดเป็น Category 1 ตามมาตรฐาน NFPA 99 ซึ่งต้องการระบบก๊าซที่มีความน่าเชื่อถือและระบบสำรองเฉกเช่นเดียวกับห้องผ่าตัดใหญ่ ต่างกันที่จำนวน Outlet และขนาดของระบบ

AGSS จำเป็นสำหรับห้องผ่าตัดทุกห้องหรือไม่?

AGSS จำเป็นสำหรับทุกห้องที่มีการใช้ Halogenated Agents หรือ Nitrous Oxide ในการดมยาสลบ เพราะก๊าซยาสลบที่สะสมในห้องส่งผลเสียต่อสุขภาพระยะยาวของบุคลากรที่ทำงานในห้องนั้นทุกวัน

Operating Room Pendant กับ Surgical Pendant ต่างกันอย่างไร?

โดยทั่วไปทั้งสองคำมักใช้แทนกันได้ แต่ในบางบริบท Operating Room Pendant หมายถึง Pendant สำหรับทีมวิสัญญีแพทย์ที่อยู่ด้านศีรษะผู้ป่วย ส่วน Surgical Pendant หมายถึง Pendant สำหรับทีมผ่าตัดที่อยู่ด้านข้างโต๊ะผ่าตัด ห้องผ่าตัดทั่วไปมักมีทั้งสองประเภทในตำแหน่งที่เหมาะสม

ก่อนติดตั้งระบบก๊าซห้องผ่าตัด ควรเตรียมข้อมูลอะไรบ้าง?

ควรเตรียมข้อมูลประเภทและจำนวนหัตถการที่วางแผนไว้, จำนวนเครื่องดมยาสลบและเครื่องมือที่ใช้ แบบผังห้องที่แสดงตำแหน่งโต๊ะผ่าตัดและทีมแพทย์ ข้อมูลโครงสร้างเพดานสำหรับติดตั้ง Pendant และมาตรฐานที่โรงพยาบาลต้องการอ้างอิง (NFPA 99 หรือ ISO 7396-1) เพื่อให้วิศวกรออกแบบระบบได้ถูกต้องตั้งแต่ต้น
