ประเด็นสำคัญ
- AGSS Gas Outlet เป็นอุปกรณ์สำคัญในห้องผ่าตัดที่ทำหน้าที่ระบายก๊าซยาสลบส่วนเกินออกจากพื้นที่ทำงาน ช่วยลดการสูดดมสารเคมีสะสมของบุคลากรทางการแพทย์ และรักษาความเข้มข้นของก๊าซไนตรัสออกไซด์ในอากาศให้ต่ำกว่า 25 ppm ตามมาตรฐานสากล
- ระบบการทำงานแบ่งออกเป็น 2 ประเภทหลัก คือระบบ Active ที่ใช้เครื่องดูดหรือพัดลมโบลเวอร์ไฟฟ้าในการสร้างแรงดูด และระบบ Passive ที่อาศัยแรงดันปล่อยตามธรรมชาติจากเครื่องดมยาสลบของคนไข้ในการผลักดันก๊าซออกนอกอาคาร
- การติดตั้งหัวจ่ายก๊าซต้องเป็นไปตามมาตรฐาน ISO 7396-2 โดยควรติดตั้งที่ระดับความสูง 1.2 ถึง 1.5 เมตรจากพื้น และเลือกใช้อุปกรณ์ที่ผ่านการรับรองมาตรฐานสากลอย่าง ISO 13485 และมีเครื่องหมาย CE Mark เพื่อความปลอดภัยสูงสุด
- การบำรุงรักษาเชิงป้องกันกำหนดให้มีการตรวจเช็กประสิทธิภาพแรงดูดให้อยู่ในช่วง 80 ถึง 130 ลิตรต่อนาที พร้อมทั้งทำความสะอาดหน้าสัมผัสและเปลี่ยนซีลยางกันรั่วซึมทุก ๆ 6 เดือน เพื่อป้องกันปัญหาการอุดตันและแรงดันย้อนกลับ
กลิ่นก๊าซยาสลบสะสมในห้องผ่าตัดสร้างความกังวลใจและส่งผลเสียต่อสุขภาพของบุคลากรทางการแพทย์ในระยะยาว การติดตั้งระบบระบายก๊าซผ่านหัวจ่าย AGSS Gas Outlet เข้ามาช่วยจัดการปัญหาก๊าซรั่วไหลนี้โดยตรง อุปกรณ์นี้ทำหน้าที่ดึงก๊าซส่วนเกินออกจากพื้นที่ทำงานเพื่อรักษาค่าความเข้มข้นของไนตรัสออกไซด์ในอากาศให้อยู่ในเกณฑ์มาตรฐานสากลต่ำกว่า 25 ppm
บทความนี้จาก TBM จะพาไปเจาะลึกหลักการทำงานของระบบนี้ วิธีการเลือกหัวจ่ายที่เข้ากับโครงสร้างห้องผ่าตัดแต่ละแบบ รวมถึงเกณฑ์มาตรฐาน ISO 7396-2 ข้อมูลส่วนนี้จะช่วยให้วิศวกรโรงพยาบาลวางแผนบำรุงรักษาอุปกรณ์ให้พร้อมใช้งานได้

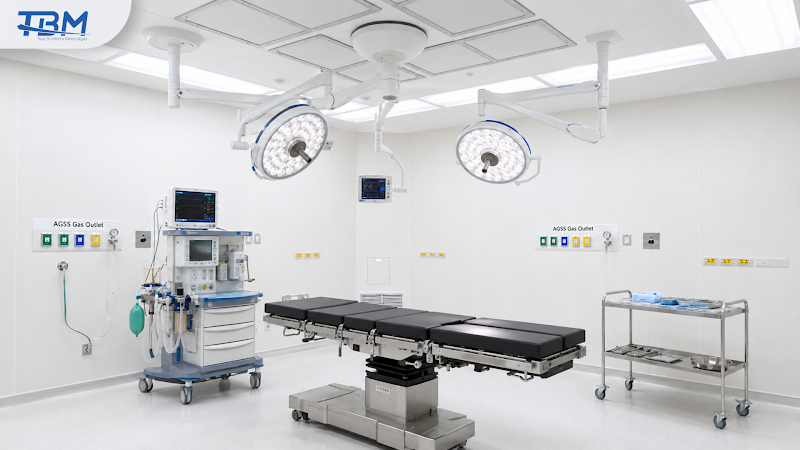

ระบบ AGSS Gas Outlet คืออะไร ? ทำงานอย่างไรในห้องผ่าตัด
AGSS Gas Outlet คือหัวจ่ายปลายทางของระบบระบายก๊าซยาสลบส่วนเกินออกจากห้องผ่าตัด ทำหน้าที่เป็นจุดเชื่อมต่อหลักระหว่างเครื่องดมยาสลบกับระบบท่อสุญญากาศเพื่อนำก๊าซที่คนไข้หายใจออกไปทิ้งนอกอาคาร อุปกรณ์นี้ช่วยป้องกันการสะสมของสารเคมีปนเปื้อนในอากาศระหว่างการทำหัตถการรักษาโรค
การทำงานเริ่มต้นเมื่อระบบรับก๊าซยาสลบส่วนเกินผ่านข้อต่อเฉพาะรุ่นที่เชื่อมต่อกับหัวจ่ายนี้โดยตรง แรงดูดจากระบบส่วนกลางจะดึงก๊าซเหล่านั้นผ่านท่อทองแดงขนาด 15 ถึง 22 มิลลิเมตร เพื่อระบายออกสู่บรรยากาศภายนอกในจุดที่จัดเตรียมไว้เฉพาะตามมาตรฐานวิศวกรรมโรงพยาบาล
Anaesthetic gas scavenging system (AGSS) เพื่อความปลอดภัย
ระบบระบายก๊าซยาสลบ หรือ AGSS Gas Outlet ติดตั้งขึ้นเพื่อขจัดก๊าซยาสลบส่วนเกินที่หลงเหลือจากการใช้งานของคนไข้ในห้องผ่าตัดออกไปนอกอาคารอย่างปลอดภัย ก๊าซส่วนเกินเหล่านี้มักจะรั่วไหลออกจากเครื่องดมยาสลบสู่บรรยากาศภายในห้อง ซึ่งส่งผลเสียต่อระบบประสาทและสติปัญญาของบุคลากรทางการแพทย์ที่ต้องทำงานในห้องนั้นเป็นเวลานาน การมีช่องเสียบเชื่อมต่อระบบระบายก๊าซจะช่วยรักษาความเข้มข้นของก๊าซไนตรัสออกไซด์ในอากาศให้อยู่ในระดับต่ำกว่า 25 ส่วนในล้านส่วน (ppm) ตลอดการผ่าตัด
การติดตั้งจุดเชื่อมต่อนี้ตามมาตรฐานโรงพยาบาลจะช่วยป้องกันอาการวิงเวียนศีรษะและอ่อนเพลียสะสมของทีมศัลยแพทย์ ตัวอุปกรณ์ทำจากวัสดุทองเหลืองชุบโครเมียมที่ทนทานต่อแรงดันลมเพื่อป้องกันการรั่วไหลบริเวณข้อต่อ เราสามารถตรวจสอบความสมบูรณ์ของหัวจ่ายก๊าซนี้ได้ด้วยการสังเกตสีสัญลักษณ์ตามมาตรฐานสากลหรือตรวจสอบแรงดันระบบดึงก๊าซที่ต้องคงที่อยู่ระหว่าง 50 ถึง 150 มิลลิเมตรปรอท (mmHg) ขณะใช้งานจริง
การทำงานร่วมกันของระบบกำจัดก๊าซยาสลบหรือ Scavenging system anesthesia
การทำงานร่วมกันของระบบกำจัดก๊าซยาสลบประกอบด้วยอุปกรณ์สำคัญที่ทำงานประสานกันเป็นทอด ๆ เพื่อลำเลียงก๊าซส่วนเกินออกจากเครื่องดมยาสลบส่งต่อไปยังภายนอกอาคารอย่างปลอดภัย
- ชุดรับก๊าซส่วนเกินเชื่อมต่อกับวาล์วระบายของเครื่องดมยาสลบเพื่อรวบรวมไอระเหยที่เหลือจากการหายใจของผู้ป่วย
- อุปกรณ์ปรับแรงดันทำหน้าที่ปรับสมดุลแรงดูดไม่ให้กระทบต่อวงจรการหายใจโดยรักษาแรงดันระหว่าง -0.5 ถึง 3.5 เซนติเมตรน้ำ
- หัวจ่าย AGSS Gas Outlet เป็นจุดเชื่อมต่อเพื่อเปิดทางให้ก๊าซไหลผ่านเข้าสู่ระบบท่อส่งส่วนกลางของโรงพยาบาล
- เครื่องเป่าลมสุญญากาศสร้างแรงขับเคลื่อนหลักในการดึงก๊าซทั้งหมดผ่านท่อระบายเพื่อปล่อยออกสู่ภายนอกอาคารในจุดที่ห่างจากช่องเปิดลมเข้าอย่างน้อย 9 เมตร
ทำไมห้องผ่าตัดยุคใหม่ถึงขาด AGSS Medical Gas Outlet ไปไม่ได้ ?
ห้องผ่าตัดยุคใหม่จำเป็นต้องติดตั้ง AGSS Medical Gas Outlet เพื่อให้ผ่านเกณฑ์มาตรฐานการรับรองคุณภาพสถานพยาบาลระดับสากลอย่าง JCI และมาตรฐาน HA ของประเทศไทย
การติดตั้งระบบนี้ช่วยให้โรงพยาบาลผ่านการประเมินโครงสร้างพื้นฐานวิศวกรรมการแพทย์ได้อย่างถูกต้อง ตัวอุปกรณ์ทำหน้าที่ควบคุมทิศทางการไหลของก๊าซส่วนเกินในระบบปิดตามข้อกำหนดของกองแบบแผนการแพทย์ กระทรวงสาธารณสุข
การมีจุดเชื่อมต่อระบบระบายก๊าซที่ได้มาตรฐานยังสอดคล้องกับข้อกำหนดการหมุนเวียนอากาศในห้องผ่าตัดที่ต้องมีอัตราการเปลี่ยนถ่ายอากาศสะอาดไม่ต่ำกว่า 20 รอบต่อชั่วโมง เพื่อควบคุมปริมาณสารเคมีตกค้างในสิ่งแวดล้อมทางคลินิกให้อยู่ในเกณฑ์ที่ปลอดภัยต่อระบบทางเดินหายใจ
ลดความเสี่ยงจากก๊าซยาสลบรั่วไหลต่อสุขภาพของแพทย์และพยาบาล
การติดตั้ง AGSS Gas Outlet ช่วยระบายไอเสียก๊าซยาสลบส่วนเกินออกจากห้องผ่าตัดเพื่อป้องกันไม่ให้บุคลากรทางการแพทย์สูดดมสารเคมีสะสมเข้าร่างกายโดยตรง การสัมผัสก๊าซไนตรัสออกไซด์หรือกลุ่มก๊าซฮาโลเจนเนตเต็ดเป็นเวลานานส่งผลเสียต่อระบบประสาทส่วนกลางและเพิ่มความเสี่ยงทางสุขภาพในกลุ่มพยาบาลห้องผ่าตัด ระบบระบายก๊าซจะทำหน้าที่ดึงมลพิษเหล่านี้ออกไปทิ้งนอกอาคารทันทีผ่านเส้นทางท่อลมเฉพาะทาง
การจำกัดความเข้มข้นของก๊าซยาสลบตกค้างในอากาศตามข้อกำหนดสากลควบคุมให้มีไนตรัสออกไซด์ไม่เกิน 25 ppm ในช่วงเวลาทำงาน ระบบท่อดูดที่เชื่อมต่อเข้ากับหัวจ่ายชนิดนี้จึงต้องทำงานด้วยแรงดูดแรงดันลบที่เสถียรตลอดเวลา การเลือกใช้จุดเชื่อมต่อที่แข็งแรงช่วยปิดกั้นการรั่วซึมบริเวณข้อต่อสวมเร็วของสายระบายก๊าซขนาด 22 มิลลิเมตร ที่ต่อเข้ากับเครื่องดมยาสลบ

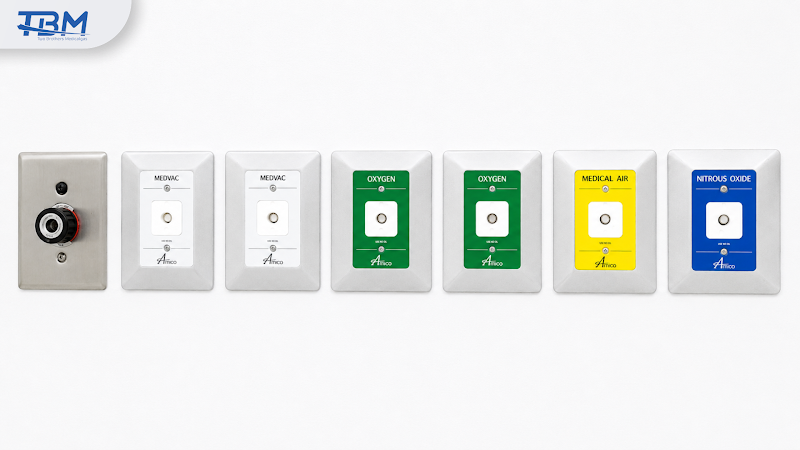

ชนิดของ AGSS Gas Outlet มีแบบไหนให้เลือกใช้งานบ้าง ?
ชนิดของ AGSS Gas Outlet ที่ใช้งานในสถานพยาบาลได้รับการออกแบบมาหลากหลายรูปแบบ เพื่อรองรับโครงสร้างระบบระบายก๊าซยาสลบที่แตกต่างกันในแต่ละห้องผ่าตัด อุปกรณ์เหล่านี้แบ่งกลุ่มหลักตามลักษณะการติดตั้งทางกายภาพและกลไกการสร้างแรงดูดเพื่อกำจัดก๊าซส่วนเกินออกจากพื้นที่ทำงานอย่างมีประสิทธิภาพ การเลือกใช้งานขึ้นอยู่กับโครงสร้างท่อดักก๊าซและประเภทของเครื่องดมยาสลบที่ออกแบบตาม มาตรฐาน ISO 7396-2
การทำงานของ AGSS Wall Outlet สำหรับติดตั้งบนผนังห้องผ่าตัด
AGSS Wall Outlet สำหรับติดตั้งบนผนังห้องผ่าตัดทำงานด้วยการเป็นจุดเชื่อมต่อถาวรเพื่อรับไอเสียก๊าซยาสลบจากเครื่องดมยาสลบเข้าสู่ระบบท่อระบายก๊าซส่วนกลางของอาคารโดยตรง ระบบวาล์วภายในเต้ารับบนผนังจะเปิดออกเพื่อสร้างแรงดูดทางเดียวเมื่อมีการสวมหัวต่ออย่างถูกต้องเท่านั้น กลไกการทำงานของเต้ารับชนิดติดตั้งบนผนังมีรายละเอียดการใช้งานดังนี้
- หัวต่อของสายระบายก๊าซขนาดมาตรฐานจะกดเปิดกลไกสปริงล็อกภายในช่องรับเพื่อเปิดวาล์วดูดอากาศ
- ระบบป้องกันการเสียบสลับสายใช้กลไกต่างขนาดหรือรหัสเฉพาะกลุ่มก๊าซเพื่อความปลอดภัยในการต่อพ่วงอุปกรณ์
- สปริงภายในจะดันปิดวาล์วทันทีเมื่อถอดหัวต่อออกเพื่อตัดการเชื่อมต่อและป้องกันก๊าซไหลย้อนกลับเข้ามาในห้องผ่าตัด
ระบบนี้รองรับการทำงานเชื่อมต่อร่วมกับชุดรับท่อก๊าซเสียตามมาตรฐาน BS 6834 ของประเทศอังกฤษ ซึ่งเป็นรูปแบบที่ใช้แพร่หลายในอาคารโรงพยาบาล
จุดเด่นของ AGSS Venturi Outlet ระบบระบายก๊าซที่ช่วยประหยัดพลังงาน
AGSS Venturi Outlet ประหยัดพลังงานได้สูงด้วยการใช้หลักการกลศาสตร์ของไหลสร้างแรงดูดจากการไหลของลมแทนการใช้พลังงานไฟฟ้าขับเคลื่อนมอเตอร์พัดลมระบายอากาศตลอด 24 ชั่วโมง ระบบนี้อาศัยแรงดันอากาศอัดจากระบบท่อลมกลางมาฉีดผ่านหัวบีบแคบภายในตัวเต้ารับเพื่อสร้างแรงดันลบเฉพาะจุดในการดูดก๊าซเสีย อุปกรณ์ทำงานเฉพาะช่วงที่มีการผ่าตัดจริงทำให้ไม่สูญเสียกำลังงานในช่วงเวลาที่ห้องผ่าตัดว่าง การทำงานของอุปกรณ์ประเภทนี้ส่งผลดีต่อระบบวิศวกรรมโรงพยาบาลในหลายด้านคือ
- ใช้ปริมาณลมขับเคลื่อนต่ำเพียง 80 ลิตรต่อนาที ช่วยลดการสูญเสียกำลังอัดในระบบท่อลมส่วนกลางของอาคาร
- ตัวอุปกรณ์ไม่มีชิ้นส่วนเคลื่อนไหวภายในช่วยลดความถี่ในการบำรุงรักษาและลดโอกาสเกิดความเสียหาย
- กลไกวาล์วปิดสนิทป้องกันกำลังลมรั่วไหลผ่านขั้วต่อที่ไม่ได้ใช้งานตามมาตรฐาน ISO 9170-2
เปรียบเทียบความแตกต่างระหว่างระบบแบบ Passive และระบบแบบ Active
ความแตกต่างระหว่างระบบระบายก๊าซยาสลบแบบ Passive และแบบ Active อยู่ที่แหล่งกำเนิดแรงขับเคลื่อนในการระบายก๊าซออกนอกอาคารผ่าน AGSS Gas Outlet
ระบบ Passive อาศัยแรงดันปล่อยออกตามธรรมชาติจากเครื่องดมยาสลบของคนไข้ผลักดันก๊าซออกไปสู่ภายนอก ส่วนระบบ Active จะใช้พัดลมโบลเวอร์ไฟฟ้าหรือปั๊มสุญญากาศในการสร้างแรงดูด เพื่อดึงก๊าซเสียออกจากห้องผ่าตัดตลอดเวลา
| ลักษณะการทำงาน | ระบบ Passive | ระบบ Active |
|---|---|---|
| แหล่งสร้างแรงขับเคลื่อน | แรงดันจากเครื่องดมยาสลบของคนไข้ | เครื่องดูดหรือพัดลมโบลเวอร์ไฟฟ้า |
| ระยะทางเดินท่อก๊าซ | ระยะทางสั้นใกล้ผนังภายนอกอาคาร | ระยะไกลเชื่อมต่อไปยังห้องเครื่องส่วนกลาง |
| ความดันย้อนกลับ | มีโอกาสเกิดแรงต้านกลับสู่คนไข้สูงกว่า | มีชุดปรับแรงดูดระบายก๊าซเพื่อความสมดุล |
โครงสร้างอาคารโรงพยาบาลเป็นตัวกำหนดการเลือกใช้งานระบบเหล่านี้ โรงพยาบาลขนาดใหญ่มักเลือกระบบ Active เนื่องจากรองรับการเดินท่อทองแดงเชื่อมต่อกับ AGSS Gas Outlet ได้ระยะทางไกลกว่า 100 เมตร ไปยังสถานีเครื่องดูดส่วนกลางบริเวณดาดฟ้า
มาตรฐานความปลอดภัยที่ต้องตรวจสอบก่อนเลือกซื้อ AGSS Gas Outlet
การเลือกซื้อและติดตั้งระบบระบายก๊าซยาสลบในสถานพยาบาล จำเป็นต้องพิจารณาเกณฑ์การทดสอบทางวิศวกรรมการแพทย์อย่างละเอียด เพื่อป้องกันปัญหาข้อต่อรั่วไหลหรือแรงดูดไม่ได้มาตรฐาน ระบบทางฟิสิกส์ของอุปกรณ์ต้องสามารถทนต่อแรงดันย้อนกลับและมีอัตราการไหลของอากาศที่สอดคล้องกับเครื่องดมยาสลบแต่ละรุ่น
ต้องประเมินประสิทธิภาพของวัสดุที่นำมาผลิตหัวจ่ายก๊าซ โดยเฉพาะชิ้นส่วนโลหะและซีลยางภายในที่ต้องไม่ทำปฏิกิริยากับก๊าซไนตรัสออกไซด์หรือสารฮาโลเจนต่าง ๆ ความแข็งแรงของโครงสร้างภายนอกต้องรองรับการเสียบเข้าออกของหัวเสียบเต้ารับได้มากกว่า 10,000 ครั้ง ตามข้อกำหนดทางเทคนิคเพื่อลดค่าใช้จ่ายในการซ่อมบำรุงระยะยาว
การตรวจสอบเครื่องหมาย CE และมาตรฐานระดับสากล ISO 13485
มาตรฐาน CE Marking และ ISO 13485 เป็นเกณฑ์บังคับในการตรวจสอบคุณภาพของ AGSS Gas Outlet เพื่อยืนยันว่าอุปกรณ์ทางการแพทย์ผ่านกระบวนการออกแบบและการผลิตที่มีความปลอดภัยสูง
การเลือกซื้ออุปกรณ์ที่ผ่านการรับรองระบบสากล ช่วยลดความเสี่ยงในการทำงานผิดพลาดของระบบระบายก๊าซในห้องผ่าตัด โดยมีจุดสังเกตหลักที่ต้องตรวจเช็คดังนี้
- เครื่องหมาย CE ตามข้อกำหนด Medical Devices Regulation (MDR 2017/745) รับประกันว่าหัวจ่ายก๊าซผ่านการทดสอบความดันและอัตราการรั่วไหลตามกฎหมายของสหภาพยุโรป
- มาตรฐานระบบบริหารจัดการคุณภาพ ISO 13485 ควบคุมความคงเส้นคงวาในสายการผลิต ตั้งแต่การคัดเลือกเกรดทองเหลืองปลอดสนิมไปจนถึงขั้นตอนการประกอบวาล์วป้องกันการไหลย้อนกลับ
- การตรวจสอบรหัสตัวเลข 4 หลัก ของหน่วยงานประเมินอิสระที่ระบุเคียงข้างโลโก้ CE บนตัวผลิตภัณฑ์ช่วยยืนยันความถูกต้องของเอกสารใบรับรองจากโรงงานผู้ผลิต

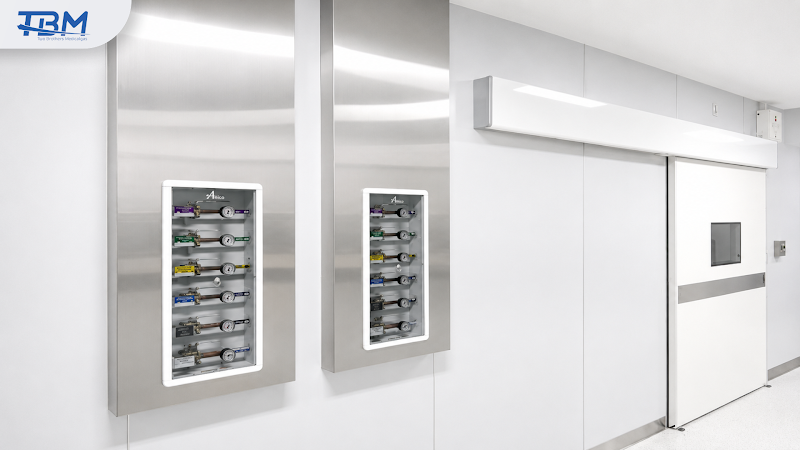

วิธีการติดตั้งและดูแลรักษา AGSS Outlet ให้พร้อมใช้งานตลอดเวลา
การติดตั้งและดูแลรักษา AGSS Gas Outlet ที่ได้มาตรฐานช่วยป้องกันการรั่วไหลของก๊าซยาสลบเข้าสู่บรรยากาศห้องผ่าตัด ต้องดำเนินการตามแผนผังวิศวกรรมเพื่อให้อุปกรณ์ระบายก๊าซพร้อมใช้งานตลอดเวลา โดยตำแหน่งติดตั้งกล่องเต้ารับบนผนังต้องมีความสูงจากระดับพื้นเสร็จ 1.4 เมตร ตามข้อกำหนดสถาปัตยกรรมโรงพยาบาล
การตรวจสอบระบบแรงดูดและแนวทางการซ่อมบำรุงเชิงป้องกัน
ต้องทดสอบค่าแรงดูดของระบบระบายก๊าซยาสลบให้อยู่ในช่วงอัตราการไหล 80 ถึง 130 ลิตรต่อนาที เป็นประจำ เพื่อป้องกันปัญหาก๊าซไหลย้อนกลับเข้าสู่ห้องผ่าตัด การตรวจวัดค่าสุญญากาศนี้ทำได้โดยใช้เครื่องมือวัดอัตราการไหลและแรงดันลมที่ต่อเข้ากับเต้ารับโดยตรง การบำรุงรักษาเชิงป้องกันช่วยลดอัตราการรั่วซึมของซีลยางภายในและควบคุมค่าการรั่วไหลสะสมให้อยู่ต่ำกว่า 0.5 ลิตรต่อนาที
แผนปฏิบัติงานบำรุงรักษาช่วยยืดอายุการใช้งานอุปกรณ์และลดความเสี่ยงจากการอุดตันในระบบท่อส่งก๊าซโดยมีจุดตรวจเช็คสำคัญที่ต้องทำอย่างสม่ำเสมอ
- การเปลี่ยนชุดกรองฝุ่นและซีลยางกันรั่วทุก 12 เดือน เพื่อป้องกันเศษฝุ่นสะสมในช่องระบายลม
- การทำความสะอาดคราบสกปรกบริเวณหน้าสัมผัสวาล์วด้วยน้ำยาทำความสะอาดประเภทไม่มีสารละลายอินทรีย์
- การทดสอบแรงสปริงภายในหัวจ่ายก๊าซเพื่อให้ระบบกลไกสามารถล็อกหัวเสียบได้แน่นสนิทตลอดอายุการใช้งาน 5 ปี
สรุป
การติดตั้งระบบ AGSS Gas Outlet ช่วยลดความเข้มข้นของก๊าซยาสลบที่ตกค้างในห้องศัลยกรรม เพื่อป้องกันอันตรายต่อระบบทางเดินหายใจของทีมแพทย์ ระบบระบายก๊าซนี้ทำหน้าที่นำพาก๊าซไนตรัสออกไซด์และไอระเหยส่วนเกินออกสู่ภายนอกอาคารอย่างมีประสิทธิภาพผ่านข้อต่อมาตรฐาน ISO 9170-2 ช่วยรักษาระดับมลพิษทางอากาศในพื้นที่ทำงานให้อยู่ในเกณฑ์ที่ปลอดภัย
สถานพยาบาลควรจัดการทดสอบประสิทธิภาพแรงดูดและตรวจสอบการอุดตันของระบบท่อนำก๊าซนี้เป็นประจำทุก 6 เดือน เพื่อป้องกันแรงดันย้อนกลับเข้าสู่เครื่องดมยาสลบ ถ้าต้องการปรับปรุงระบบก๊าซทางการแพทย์ให้เป็นไปตามหลักวิศวกรรมโรงพยาบาล สามารถติดต่อทีมงานของเราเพื่อรับการออกแบบและติดตั้งระบบระบายก๊าซยาสลบได้
