Medical Gas Ceiling Outlet คืออะไร ? วิธีจัดการพื้นที่ห้องผ่าตัดยุคใหม่

ประเด็นสำคัญ

• Medical Gas Ceiling Outlet เป็นหัวจ่ายก๊าซทางการแพทย์ที่ติดตั้งบนเพดาน ช่วยประหยัดพื้นที่การทำงานและเพิ่มความคล่องตัวในการปฏิบัติงานของบุคลากรทางการแพทย์ในห้องผ่าตัดหรือห้องบำบัดรักษาผู้ป่วยหนัก
• ระบบการทำงานต้องเลือกใช้ข้อต่อที่ได้มาตรฐานสากลเพื่อป้องกันการเชื่อมต่อสายส่งก๊าซผิดประเภท และช่วยลดความเสี่ยงจากการรั่วซึมของออกซิเจนหรือก๊าซอื่น ๆ ในระบบ
• การวางระบบท่อก๊าซและการติดตั้งหัวจ่ายจากเพดานต้องผ่านกระบวนการตรวจสอบทางวิศวกรรมการแพทย์อย่างรัดกุม เพื่อรับประกันประสิทธิภาพและโครงสร้างที่แข็งแรงรองรับน้ำหนักได้ดี
• การตรวจสอบสภาพอุปกรณ์และการทดสอบแรงดันก๊าซตามรอบเวลาอย่างสม่ำเสมอ ช่วยยืดอายุการใช้งานและทำให้อุปกรณ์พร้อมรองรับสถานการณ์ฉุกเฉินต่าง ๆ ได้ทันที

---

ความแออัดของสายส่งก๊าซบนพื้นห้องผ่าตัดสร้างความเกะกะ และเพิ่มความเสี่ยงในการสะดุดล้มระหว่างการทำงานของบุคลากรทางการแพทย์ การเลือกใช้ Medical Gas Ceiling Outlet หรือเต้าจ่ายก๊าซทางการแพทย์แบบติดตั้งบนเพดานจึงเป็นแนวทางในการจัดระเบียบพื้นที่ทำงานให้โล่งและคล่องตัวยิ่งขึ้น การย้ายอุปกรณ์แพทย์ในสถานการณ์ฉุกเฉินมักติดขัดหากมีสายระโยงระยางกีดขวางการเคลื่อนที่ของล้อเตียงหรือเครื่องมือต่าง ๆ

บทความนี้จาก TBM ขอเสนอข้อมูลเกี่ยวกับหลักการทำงาน ความแตกต่างระหว่างหัวจ่ายแบบเพดานและแบบติดผนัง รวมถึงมาตรฐานข้อต่อระบบ Pin Index เพื่อป้องกันการเสียบสายสลับชนิดก๊าซ ข้อมูลเหล่านี้จะช่วยให้ทีมวิศวกรโรงพยาบาลและผู้บริหารสถานพยาบาลสามารถเลือกใช้งานอุปกรณ์ได้ถูกต้องตามข้อกำหนดมาตรฐานสากล NFPA 99

แป้นจ่ายก๊าซ Medical gas ceiling outlet คืออะไร ? ทำงานอย่างไร

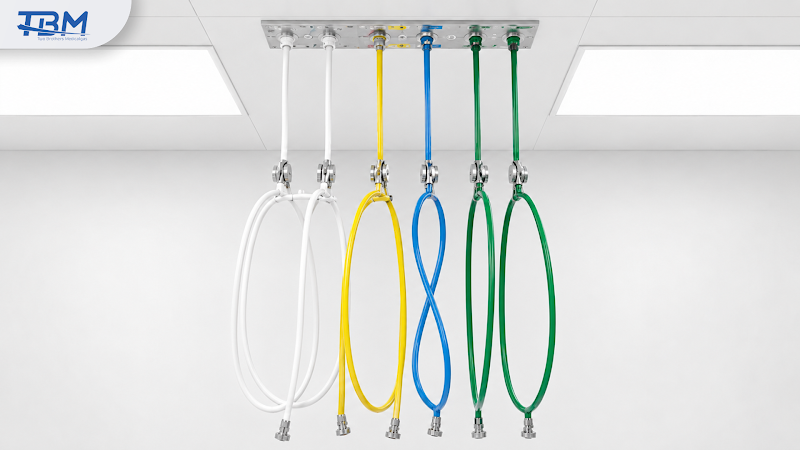

Medical Gas Ceiling Outlet คือเต้ารับก๊าซทางการแพทย์ที่ติดตั้งอยู่บนเพดานทำหน้าที่เป็นจุดจ่ายก๊าซออกซิเจน อากาศอัด หรือระบบดูดสุญญากาศให้กับอุปกรณ์การแพทย์ในห้องผ่าตัดหรือห้องผู้ป่วยวิกฤต การติดตั้งบนเพดานช่วยเพิ่มพื้นที่การทำงานด้านล่างและป้องกันปัญหาสายส่งก๊าซกีดขวางการปฏิบัติงานของบุคลากรทางการแพทย์

อุปกรณ์นี้ทำงานด้วยระบบวาล์วปิดอัตโนมัติภายในเต้ารับซึ่งจะกักก๊าซไว้ตลอดเวลาจนกว่าจะมีการเสียบหัวต่อความดันที่เข้าชุดกันเข้าไป วาล์วจะเปิดออกเพื่อปล่อยก๊าซผ่านระบบเสียบจับยึดอย่างรวดเร็ว ระบบนี้ส่งผ่านก๊าซภายใต้แรงดันมาตรฐานที่ 4 บาร์ สำหรับก๊าซทั่วไป และ 7 บาร์ สำหรับระบบลมขับเครื่องมือผ่าตัดเพื่อความสม่ำเสมอในการใช้งานเครื่องช่วยหายใจและเครื่องดมยาสลบ

ความแตกต่างระหว่าง Medical gas ceiling outlet กับ Wall mounted medical gas outlet

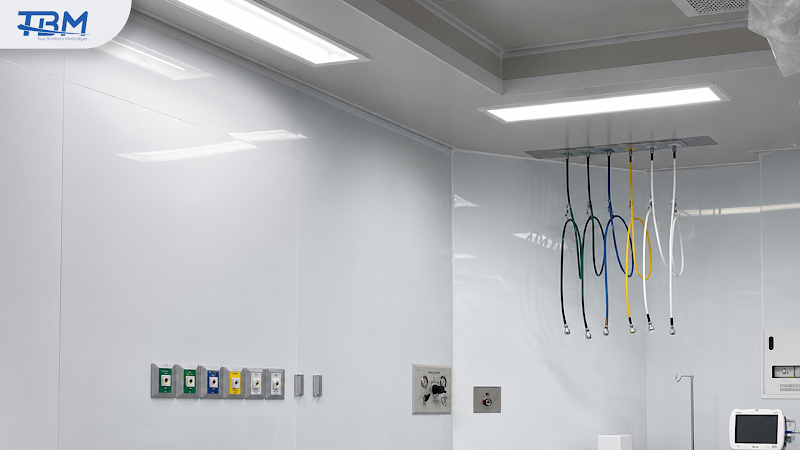

แป้นจ่ายก๊าซติดเพดาน Medical Gas Ceiling Outlet และเต้าจ่ายก๊าซแบบติดผนังมีความแตกต่างกันอย่างชัดเจนในเรื่องของตำแหน่งการติดตั้ง และลักษณะการเข้าถึงพื้นที่ใช้งานเพื่อความสะดวกของบุคลากรทางการแพทย์

รูปแบบเต้าจ่ายก๊าซ	Medical Gas Ceiling Outlet	Wall Mounted Gas Outlet
ตำแหน่งติดตั้ง	เพดานห้องผ่าตัดหรือห้องฉุกเฉิน	ผนังห้องพักฟื้นหรือห้องไอซียู
การจัดการพื้นที่	ลดการกีดขวางบนพื้นห้อง	สายส่งก๊าซพาดผ่านจากผนังด้านข้าง
การเข้าถึงอุปกรณ์	เข้าถึงได้จากทุกทิศทางรอบเตียง	เข้าถึงได้เฉพาะฝั่งที่ติดผนัง

หัวจ่ายทั้งสองรูปแบบรองรับการส่งก๊าซทางการแพทย์หลายประเภท เช่น ออกซิเจน หรือไนตรัสออกไซด์ การเลือกใช้งานขึ้นอยู่กับโครงสร้างห้องรักษา โดยห้องที่ต้องการความยืดหยุ่นสูงจะใช้ระบบท่อส่งก๊าซจากเพดานเพื่อเปิดพื้นที่รอบเตียงให้ทำงานสะดวกขึ้น โรงพยาบาลส่วนใหญ่กำหนดมาตรฐานการติดตั้งระบบท่อและเต้าจ่ายก๊าซตามข้อกำหนด NFPA 99 เพื่อควบคุมความปลอดภัยของระบบแรงดันก๊าซ

ข้อจำกัดของ Wall mounted gas outlet เมื่อเทียบกับเต้าจ่ายแบบติดเพดาน

เต้าจ่ายก๊าซแบบติดผนังมีข้อจำกัดด้านระยะการเชื่อมต่อสายส่งก๊าซที่ลากยาวผ่านพื้นห้องส่งผลให้กีดขวางทางเดิน สายส่งก๊าซที่ระเกะระกะจากผนังไปยังเตียงคนไข้เพิ่มความเสี่ยงในการสะดุดล้มขณะปฏิบัติงานฉุกเฉิน การทำความสะอาดพื้นห้องทำได้ยากเนื่องจากมีสายยางพาดผ่านหลายเส้น

จุดเปรียบเทียบ	เต้าจ่ายแบบติดผนัง	เต้าจ่ายแบบติดเพดาน
การจัดการสายก๊าซ	สายลากผ่านพื้นห้อง	สายห้อยลงมาจากเพดาน
พื้นที่การทำงาน	จำกัดอยู่ใกล้ผนังห้อง	ใช้งานได้รอบทิศทาง
การสะสมสิ่งสกปรก	สูงเนื่องจากสัมผัสพื้น	ต่ำเพราะอยู่เหนือศีรษะ

ข้อมูลการออกแบบห้องผ่าตัดระบุว่าสายก๊าซที่ลากบนพื้นยาวเกิน 2.5 เมตร มักขัดขวางล้อเลื่อนของเครื่องดมยาสลบ

มาตรฐานและข้อกำหนดอุตสาหกรรมที่เกี่ยวข้องกับ Medical gas ceiling outlet

การติดตั้ง Medical gas ceiling outlet ต้องเป็นไปตามมาตรฐานวิศวกรรมการแพทย์สากลเพื่อรับประกันความปลอดภัยในพื้นที่วิกฤต ข้อกำหนดควบคุมเหล่านี้ครอบคลุมตั้งแต่การทนแรงดันสูง การป้องกันสารปนเปื้อน จนถึงอัตราการไหลของก๊าซที่ต้องคงที่ตลอดการใช้งาน

โรงพยาบาลส่วนใหญ่ยึดเกณฑ์มาตรฐาน NFPA 99 ของสหรัฐอเมริกา และ HTM 02-01 ของอังกฤษ เป็นหลักในการออกแบบระบบจ่ายก๊าซจากเพดาน ระบบท่อส่งก๊าซทางการแพทย์ทั้งหมดต้องผ่านการทดสอบรอยรั่วด้วยแรงดันไนโตรเจนที่ระดับ 150 psi นาน 24 ชั่วโมงก่อนเปิดใช้งานจริง

ชนิดของข้อต่อหัวจ่ายที่ได้รับมาตรฐาน

หัวจ่ายก๊าซทางการแพทย์บนเพดานใช้ข้อต่อมาตรฐานหลัก 3 ชนิด เพื่อความปลอดภัยในการเชื่อมต่อกับอุปกรณ์ทางการแพทย์แต่ละประเภท การเลือกใช้งานข้อต่อแต่ละแบบขึ้นอยู่กับรูปแบบสายส่งก๊าซและความสะดวกในการถอดเข้าออกของเจ้าหน้าที่ปฏิบัติงานในห้องผ่าตัด

• Ohmeda เป็นข้อต่อแบบสวมเร็วที่ใช้สลักล็อกทรงกลม สะดวกต่อการเสียบเข้าและถอดออกด้วยมือเดียวในสถานการณ์ฉุกเฉิน
• Chemetron เป็นข้อต่อแบบสวมเร็วหัวแบนสี่เหลี่ยม ป้องกันการหมุนบิดของหัวจ่ายและสายส่งก๊าซระหว่างใช้งานร่วมกับเครื่องพ่นยา
• DISS เป็นข้อต่อแบบเกลียวหมุนแยกขนาดตามชนิดก๊าซ ป้องกันการหลุดร่วงของสายส่งก๊าซแรงดันสูงที่ต่อเข้าเครื่องดมยาสลบ

ระบบข้อต่อเหล่านี้ทำงานร่วมกับแรงดันส่งก๊าซมาตรฐาน 50 psi เพื่อควบคุมอัตราการไหลของออกซิเจนและไนตรัสออกไซด์ให้คงที่ตลอดเวลาการรักษาพยาบาล

ระบบ Pin Index หรือความปลอดภัยในการป้องกันการเสียบสลับชนิดก๊าซ

ระบบกลไกป้องกันการเสียบสลับก๊าซบนหัวจ่ายเพดาน ทำงานด้วยการกำหนดโครงสร้างทางกายภาพเฉพาะตัวของข้อต่อแต่ละชนิดก๊าซ เพื่อป้องกันความผิดพลาดของเจ้าหน้าที่ในการเชื่อมต่อสายส่งก๊าซช่วยชีวิตในสถานการณ์วิกฤต

• กลไกการล็อกเฉพาะจุดกำหนดระยะห่างของพินและร่องบากที่แตกต่างกันตามมาตรฐาน CGA V-5 ทำให้ไม่สามารถเสียบหัวจ่ายออกซิเจนเข้ากับช่องจ่ายก๊าซไนตรัสออกไซด์ได้
• ความแตกต่างของขนาดเส้นผ่านศูนย์กลางเกลียวและระยะพินสำหรับก๊าซทางการแพทย์แต่ละชนิด ช่วยป้องกันความผิดพลาดในการต่อสายสลับกันได้ทั้งหมดแม้ในขณะเร่งด่วน

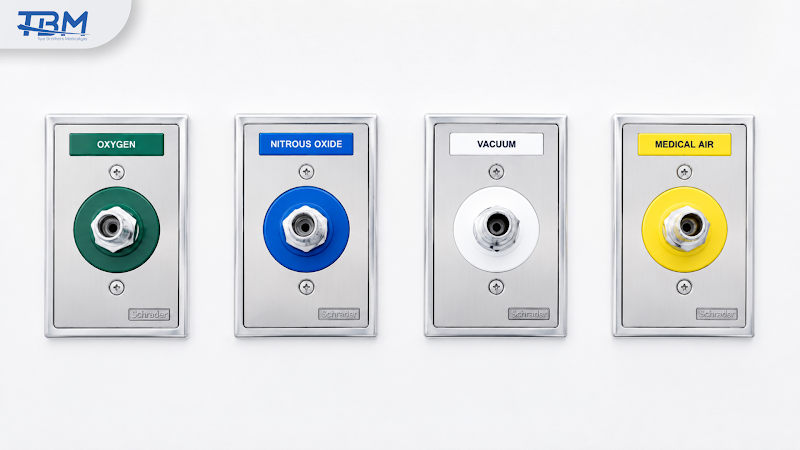

• ระบบรหัสสีมาตรฐานตามเกณฑ์สากลช่วยระบุประเภทก๊าซร่วมกับกลไกทางกายภาพ โดยใช้สีเขียวสำหรับออกซิเจนและสีน้ำเงินสำหรับไนตรัสออกไซด์บนเพลตขนาด 12 x 12 เซนติเมตร

ทำไมห้องผ่าตัดยุคใหม่จึงควรใช้ Ceiling gas outlet medical ร่วมกับ Ceiling pendant medical gas

การใช้งาน Medical Gas Ceiling Outlet ร่วมกับชุดแขวนเพดานอเนกประสงค์ช่วยยกระดับความปลอดภัยในการทำงานของทีมแพทย์และเพิ่มประสิทธิภาพการใช้พื้นที่ในห้องผ่าตัดที่มีเครื่องมือหนาแน่น ระบบจ่ายก๊าซทางการแพทย์จะถูกเชื่อมต่อเข้ากับแขนกลของชุดแขวนเพดานโดยตรง ส่งผลให้พื้นที่ปฏิบัติงานหลักโล่งขึ้นอย่างชัดเจน โรงพยาบาลมาตรฐานสากลเลือกใช้ระบบร่วมกันนี้เพื่อลดความเสี่ยงจากอุบัติเหตุทางกายภาพในระหว่างการศัลยกรรมใหญ่ที่ใช้เวลาต่อเนื่องมากกว่า 4 ชั่วโมง

การติดตั้งรูปแบบนี้ช่วยควบคุมทิศทางการไหลเวียนของอากาศบริสุทธิ์ในระบบ Laminar Flow ของห้องผ่าตัดไม่ให้มีสิ่งกีดขวาง สายส่งก๊าซและสายสัญญาณต่าง ๆ จะถูกจัดเก็บอย่างเป็นระเบียบภายในโครงสร้างแขนพับที่หมุนปรับตำแหน่งได้รอบทิศทาง 340 องศา ช่วยให้พยาบาลผู้ช่วยสครับจัดการพื้นที่ทำงานตามมาตรฐานความปลอดภัยทางศัลยกรรมได้อย่างรวดเร็ว

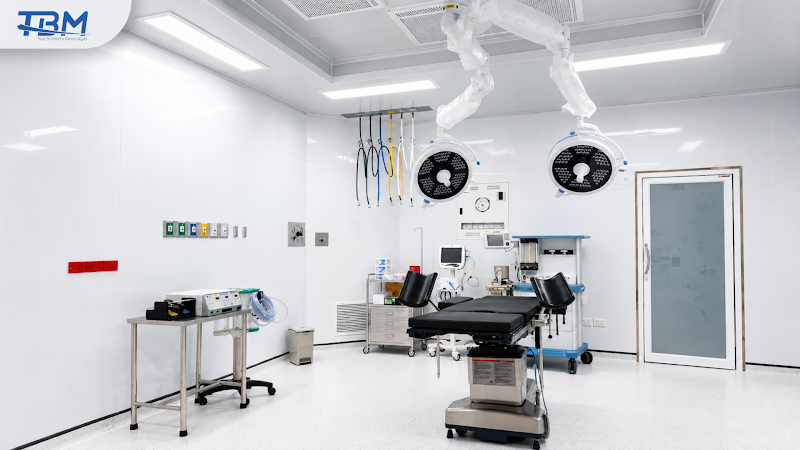

การออกแบบพื้นที่เพื่อลดความเกะกะของสายส่งก๊าซ และเพิ่มความคล่องตัวในการย้ายอุปกรณ์

สามารถลดปัญหาสายส่งก๊าซระเกะระกะบนพื้นห้องผ่าตัดได้ด้วยการเปลี่ยนไปใช้จุดเชื่อมต่อเหนือศีรษะร่วมกับระบบแขนกลอเนกประสงค์ การย้ายแหล่งจ่ายก๊าซขึ้นสู่เพดานทำให้พื้นที่รอบเตียงผ่าตัดโล่งขึ้นทันที ส่งผลให้ทีมแพทย์เคลื่อนตัวเข้าหาคนไข้ได้จากทุกทิศทางโดยไม่มีสายยางขวางทางเดิน ข้อดีของการจัดสรรพื้นที่รูปธรรมมีดังนี้

• ลดระยะการลากสายเชื่อมต่อกับเครื่องดมยาสลบเหลือไม่เกิน 1.5 เมตร ช่วยรักษาแรงดันก๊าซให้คงที่
• ปรับเปลี่ยนตำแหน่งเครื่องช่วยหายใจและอุปกรณ์พยุงชีพได้รอบเตียงผ่าตัดโดยไม่ต้องถอดสายก๊าซออกก่อน
• ป้องกันความเสียหายจากการลากล้อเลื่อนทับสายส่งก๊าซออกซิเจน ซึ่งเป็นสาเหตุหลักของปัญหาก๊าซรั่วซึมระหว่างผ่าตัด

การปรับตำแหน่งอุปกรณ์ทำได้รวดเร็วขึ้นภายในเวลาไม่ถึง 1 นาที ช่วยลดขั้นตอนการทำงานของเจ้าหน้าที่เตรียมห้องผ่าตัดได้อย่างชัดเจน

วิธีดูแลระบบ Medical gas ceiling outlet ให้ปลอดภัยและพร้อมใช้งานเสมอ

การบำรุงรักษาอุปกรณ์จ่ายก๊าซบนเพดานอย่างสม่ำเสมอ ช่วยป้องกันอุบัติเหตุจากการรั่วซึมของก๊าซแรงดันสูงในห้องปฏิบัติการวิกฤต

การดูแลระบบจ่ายก๊าซที่ติดตั้งในตำแหน่งสูงจำเป็นต้องอาศัยแผนการตรวจเช็กโครงสร้างภายนอกและกลไกการยึดล็อกของหัวจ่ายอย่างเป็นระบบทุก 90 วัน เพื่อป้องกันการคลายตัวของข้อต่อ

ขั้นตอนการบำรุงรักษาเต้าจ่ายก๊าซติดเพดานเบื้องต้น

การทำความสะอาดพื้นผิวภายนอกของฝาครอบหัวจ่ายก๊าซด้วยผ้าชุบน้ำบิดหมาดร่วมกับน้ำยาสบู่เจือจาง ช่วยป้องกันการสะสมของคราบฝุ่นละอองที่อาจเข้าไปอุดตันช่องลมภายในหัวจ่าย

1. การทดสอบแรงดันยึดล็อกของสลักสวมเร็วด้วยกระบอกสูบจำลองทุก 3 เดือน ช่วยให้กลไกการสปริงตัวของข้อต่อล็อกสายส่งก๊าซทำงานได้กระชับ ไม่หลุดร่วงขณะต่อเข้าเครื่องดมยาสลบ
2. การทดสอบอัตราการไหลของก๊าซผ่านหัวจ่ายด้วยเครื่องวัดการไหล (Flowmeter) ช่วยยืนยันว่าไม่มีสิ่งสกปรกอุดตันในท่อดักฝุ่นด้านในหัวจ่าย
3. การชโลมสารหล่อลื่นชนิดพิเศษสูตรน้ำ หรือซิลิโคนสังเคราะห์ที่ไม่ทำปฏิกิริยากับออกซิเจนบริเวณข้อต่อสวมเร็ว ช่วยยืดอายุการใช้งานของกลไกสปริงล็อกภายในหัวจ่ายให้ทำงานได้คล่องตัว

ขั้นตอนเหล่านี้ทำหน้าที่ป้องกันระบบวาล์วเปิดปิดอัตโนมัติภายในหัวจ่ายไม่ให้เกิดการติดขัด ทำให้เจ้าหน้าที่สามารถเสียบเชื่อมต่ออุปกรณ์ช่วยชีวิตได้ทันทีในเวลาวิกฤต

สัญญาณเตือนซีลยางโอริงเสื่อมสภาพ และขั้นตอนตรวจสอบรอยรั่วซึมของหัวจ่าย

สัญญาณเตือนที่บ่งบอกว่าซีลยางโอริงของ Medical Gas Ceiling Outlet เริ่มเสื่อมสภาพคือเสียงลมรั่วเบา ๆ ขณะไม่มีการเสียบหัวสายใช้งาน หรือหัวเสียบก๊าซหลวมและหลุดออกจากเต้าจ่ายได้ง่ายกว่าปกติ ยางโอริงที่ผ่านการใช้งานมานานจะแข็งตัว แตกหัก หรือเปลี่ยนเป็นสีคล้ำ ซึ่งทำให้สูญเสียแรงดันก๊าซในระบบส่งจ่ายและส่งผลกระทบต่อเครื่องช่วยหายใจ สามารถตรวจสอบรอยรั่วซึมได้ด้วยขั้นตอนง่าย ๆ ดังนี้

1. ใช้น้ำยาตรวจรั่วซึมสำหรับระบบก๊าซทางการแพทย์ชโลมรอบบริเวณหน้าสัมผัสของเต้าจ่ายก๊าซ
2. สังเกตการเกิดฟองอากาศที่ขยายตัวขึ้นเรื่อย ๆ ซึ่งเป็นจุดรั่วที่ต้องเปลี่ยนอะไหล่ใหม่
3. ตรวจเช็กค่าแรงดันที่เกจวัดประจำห้อง หากพบแรงดันก๊าซตกเกินกว่า 0.5 psi ในช่วงเวลาที่ไม่มีการเปิดใช้งาน แสดงว่ามีจุดรั่วซึมในระบบเต้าจ่ายเพดานและท่อส่งก๊าซ

ทำไมต้องติดตั้ง Medical gas ceiling outlet กับ TBM

TBM ให้บริการติดตั้งชุดจ่ายก๊าซเพดานด้วยทีมงานที่ผ่านการอบรมมาตรฐานวิศวกรรมระบบก๊าซทางการแพทย์ NFPA 99 พร้อมดูแลความเรียบร้อยอย่างใกล้ชิด

เราเลือกใช้เฉพาะหัวจ่ายที่ผ่านมาตรฐานโรงงานสากล เพื่อลดความเสี่ยงในการสูญเสียแรงดันในระบบท่อส่งก๊าซ โรงพยาบาลจะสามารถควบคุมต้นทุนการดำเนินงานและงบประมาณการซ่อมแซมจุดรั่วซึมได้ในระยะยาว

• ติดตั้งอุปกรณ์ที่ผลิตตามมาตรฐานความปลอดภัยระบบก๊าซทางการแพทย์ ISO 7396-1
• ตรวจเช็คระบบด้วยทีมช่างเทคนิคที่พร้อมเข้าหน้างานภายในเวลา 24 ชั่วโมงเมื่อเกิดกรณีฉุกเฉิน
• ทดสอบระบบท่อและวาล์วทุกจุดด้วยแรงดันไนโตรเจนสูงถึง 150 psi เพื่อตรวจสอบความสมบูรณ์ก่อนเปิดใช้งานจริงกับผู้ป่วย

สรุป

การติดตั้ง Medical Gas Ceiling Outlet ช่วยจัดระเบียบสายส่งก๊าซบนเพดานเพื่อเพิ่มพื้นที่ทำงานในห้องผ่าตัดให้มีความคล่องตัวสูง อุปกรณ์นี้ทำงานร่วมกับชุดแขนเพดานเพื่อป้องกันการสะดุดล้มของบุคลากรทางการแพทย์ขณะปฏิบัติงาน ระบบหัวจ่ายยังแยกสีกับใช้ระบบ Pin Index เพื่อป้องกันการเสียบสลับสายส่งก๊าซออกซิเจนและไนตรัสออกไซด์อย่างถูกต้อง

เราพร้อมให้บริการออกแบบ ติดตั้ง และตรวจสอบระบบก๊าซทางการแพทย์ตามมาตรฐานสากล โรงพยาบาลที่ต้องการปรับปรุงห้องผ่าตัดสามารถส่งแผนผังพื้นที่ เพื่อประเมินราคาและวางระบบท่อส่งก๊าซร่วมกับทีมงานของ TBM ได้ตลอด 24 ชั่วโมง
