ประเด็นสำคัญ
- ระบบก๊าซห้อง ICU ทำหน้าที่ส่งผ่านออกซิเจน อากาศทางการแพทย์ และระบบดูดสุญญากาศเพื่อช่วยชีวิตผู้ป่วยวิกฤต ซึ่งต้องการความเสถียรและความต่อเนื่องในการใช้งานสูง
- อุปกรณ์แจ้งเตือนและวาล์วควบคุมความดันในห้อง ICU ต้องทำงานสอดประสานกันเพื่อส่งสัญญาณเตือนทันทีเมื่อปริมาณหรือแรงดันก๊าซเกิดความเปลี่ยนแปลง
- การออกแบบและติดตั้งระบบท่อส่งก๊าซต้องเป็นไปตามมาตรฐานวิศวกรรมทางการแพทย์ เพื่อป้องกันปัญหาการปนเปื้อนและการรั่วไหลของก๊าซชนิดต่าง ๆ
- แหล่งจ่ายสำรองฉุกเฉินต้องมีความพร้อมใช้งานตลอดเวลา เพื่อรองรับกรณีที่ระบบหลักขัดข้องหรือเกิดเหตุไฟฟ้าดับในสถานพยาบาล
ระบบก๊าซห้อง ICU ที่ไม่ได้มาตรฐานหรือมีแรงดันไม่สม่ำเสมอเพียงเสี้ยววินาที อาจส่งผลกระทบต่อชีวิตผู้ป่วยวิกฤตที่ต้องพึ่งพาเครื่องช่วยหายใจตลอดเวลา ความดันก๊าซตกหรือระบบขัดข้องกะทันหันมักสร้างความตื่นตระหนกให้ทีมแพทย์และพยาบาลผู้ดูแล การทำความเข้าใจโครงสร้างการทำงานจึงช่วยลดความเสี่ยงที่อาจเกิดขึ้นในหอผู้ป่วยวิกฤตที่มีผู้ป่วยหนักรักษาตัวอยู่เฉลี่ย 10 ถึง 15 คนต่อวัน
บทความนี้จาก TBM จะพูดถึงโครงสร้างท่อส่งก๊าซรวมถึงการทำงานของระบบสำรองอัตโนมัติ เราจะอธิบายความแตกต่างของอุปกรณ์แขวนเพดานหมุนรอบทิศทางเพื่อใช้ประกอบการเลือกโครงสร้างพื้นฐานทางการแพทย์ให้ถูกต้องตามข้อกำหนดวิศวกรรม

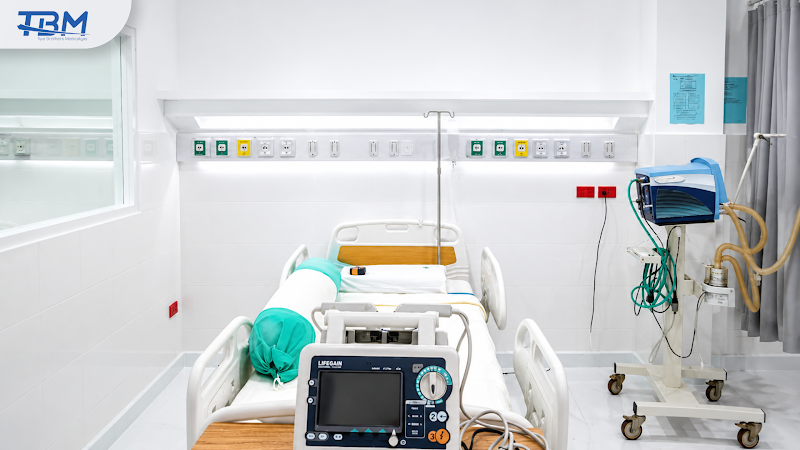

ห้อง ICU คืออะไร ทำไมระบบก๊าซห้อง ICU ถึงสำคัญในการรักษา ?
ระบบก๊าซห้อง ICU คือโครงสร้างพื้นฐานหลักที่ทำหน้าที่จ่ายออกซิเจนและอากาศอัดทางการแพทย์เพื่อพยุงสัญญาณชีพของผู้ป่วยในภาวะวิกฤต หออภิบาลผู้ป่วยหนักต้องการความเสถียรของแรงดันก๊าซคงที่ในระดับ 4 บาร์ ตลอดเวลาเพื่อขับเคลื่อนเครื่องช่วยหายใจและอุปกรณ์ช่วยชีวิตอื่น ๆ
การควบคุมแรงดันในท่อส่งอย่างแม่นยำช่วยป้องกันอันตรายจากภาวะขาดออกซิเจนของคนไข้ที่ช่วยเหลือตัวเองไม่ได้ เลือกใช้อุปกรณ์วัดแรงดันแบบพื้นที่ (Area Alarm) ติดตั้งหน้าห้องผู้ป่วยเพื่อทำหน้าที่ส่งสัญญาณเตือนทันทีเมื่อแรงดันก๊าซเปลี่ยนแปลงเกินกว่าร้อยละ 20
ห้อง ICU คือ ห้องแบบไหนและทำหน้าที่ดูแลผู้ป่วยกลุ่มใดบ้าง ?
ห้องไอซียู (ICU) คือหออภิบาลผู้ป่วยหนักที่จัดตั้งขึ้นเพื่อเฝ้าระวังและบำบัดรักษาผู้ป่วยที่มีภาวะเจ็บป่วยรุนแรงขั้นวิกฤตซึ่งเสี่ยงต่อการเสียชีวิต ห้องนี้มีความพร้อมด้านเครื่องมือแพทย์ประสิทธิภาพสูงและมีระบบก๊าซห้อง ICU ที่ต่อตรงถึงหัวเตียงเพื่อช่วยพยุงระบบหายใจของคนไข้ตลอดเวลา ผู้ป่วยที่จำเป็นต้องเข้ารับการรักษาในหออภิบาลผู้ป่วยหนักแบ่งออกเป็นกลุ่มหลัก ๆ ตามอาการ
- ผู้ป่วยที่มีภาวะล้มเหลวของอวัยวะสำคัญ เช่น ระบบหายใจล้มเหลวเฉียบพลัน
- ผู้ป่วยหลังการผ่าตัดใหญ่ที่ต้องรักษาตัวในห้องควบคุมพิเศษ เช่น การผ่าตัดหัวใจเปิด
- ผู้ป่วยที่อยู่ในภาวะช็อกจากการติดเชื้อในกระแสเลือดหรือสูญเสียโลหิตปริมาณมาก
ทีมแพทย์จะใช้ระบบประเมินสภาวะทางสรีรวิทยาเฉียบพลันและสุขภาพเรื้อรังหรือคะแนน APACHE II ในการคัดกรองระดับความรุนแรงเพื่อพิจารณารับตัวคนไข้เข้าดูแลในหออภิบาลผู้ป่วยหนักอย่างเป็นระบบ
ความจำเป็นของก๊าซทางการแพทย์ต่อการเฝ้าระวังและพยุงสัญญาณชีพตลอด 24 ชั่วโมง
ระบบก๊าซห้อง ICU ต้องจ่ายออกซิเจนและอากาศอัดทางการแพทย์อย่างต่อเนื่องตลอด 24 ชั่วโมง เพื่อป้องกันภาวะเนื้อเยื่อพร่องออกซิเจนเฉียบพลันในกลุ่มผู้ป่วยวิกฤต อัตราการไหลของก๊าซต้องสม่ำเสมอเพื่อประคองสภาวะการแลกเปลี่ยนก๊าซในปอดของคนไข้ที่ไม่สามารถหายใจเองได้ การหยุดชะงักของแรงดันเพียงไม่กี่วินาทีอาจส่งผลให้สมองขาดออกซิเจนและเกิดความเสียหายแก่ระบบประสาทส่วนกลางภายในเวลา 4 นาที ควรใช้การส่งก๊าซทางการแพทย์ควบคู่กับการเฝ้าระวังผ่านจอมอนิเตอร์เพื่อพยุงชีพคนไข้ในสถานการณ์ต่าง ๆ
- การจ่ายออกซิเจนความเข้มข้นสูง เพื่อรักษาค่าความอิ่มตัวของออกซิเจนในเลือดให้อยู่ในระดับร้อยละ 95 ถึง 100
- การใช้อากาศอัดทางการแพทย์ผสมกับออกซิเจน เพื่อควบคุมสัดส่วนก๊าซคาร์บอนไดออกไซด์ในกระแสเลือดของคนไข้
- การใช้ระบบดูดสุญญากาศเคลียร์ของเหลวสะสมในทางเดินหายใจส่วนบน เพื่อเปิดทางให้อากาศไหลผ่านสะดวกและป้องกันปอดอักเสบจากการสำลัก
อุปกรณ์ห้อง ICU ที่สำคัญ และการทำงานร่วมกับ Medical gas ICU
อุปกรณ์กู้ชีพในห้องวิกฤตทำงานเชื่อมโยงกับระบบก๊าซทางการแพทย์ ผ่านหัวจ่ายบริเวณหัวเตียงคนไข้เพื่อส่งผ่านแรงดันที่เสถียร ระบบท่อส่งลำเลียงก๊าซและแรงดันสุญญากาศเข้าสู่อุปกรณ์ช่วยพยุงสัญญาณชีพโดยตรง การทำงานร่วมกันนี้ช่วยสนับสนุนการทำงานของเครื่องมือแพทย์ชิ้นวิกฤต เช่น เครื่องช่วยหายใจ และกระบอกดูดของเหลวเคลียร์ทางเดินหายใจ
เครื่องช่วยหายใจที่ต้องการออกซิเจนแรงดันสม่ำเสมอ
เครื่องช่วยหายใจในห้องวิกฤตทำงาน โดยการส่งผ่านก๊าซออกซิเจนผสมกับอากาศเข้าสู่ปอดผู้ป่วยตามปริมาตรและอัตราการไหลที่แพทย์กำหนดอย่างแม่นยำ ระบบก๊าซห้อง ICU จึงต้องจ่ายออกซิเจนทางการแพทย์ที่มีแรงดันคงที่อยู่ตลอดเวลาในระดับ 50 psi หรือประมาณ 3.4 บาร์ เพื่อป้องกันไม่ให้ตัวเครื่องหยุดทำงานหรือส่งสัญญาณเตือนภัยขัดข้อง ถ้าแรงดันเกิดความผันผวนแม้เพียงเสี้ยววินาที ระบบควบคุมการช่วยหายใจจะไม่สามารถคำนวณปริมาณก๊าซที่ส่งเข้าสู่ร่างกายผู้ป่วยได้อย่างถูกต้อง
ความเสถียรของแรงดันก๊าซนี้ส่งผลโดยตรงต่อการทำงานของวาล์วควบคุมภายในเครื่องช่วยหายใจประสิทธิภาพสูง ชุดอุปกรณ์เหล่านี้มีความไวต่อการเปลี่ยนแปลงของแรงดันต้นทางค่อนข้างมาก การติดตั้งระบบท่อส่งก๊าซที่มีขนาดเส้นผ่านศูนย์กลางเหมาะสมร่วมกับชุดอุปกรณ์ควบคุมแรงดันสองชั้น (Double Stage Regulator) จึงเป็นส่วนสำคัญในการรักษาเสถียรภาพของแรงดันก๊าซให้มีความสม่ำเสมอในทุก ๆ เตียงรักษาพยาบาล
ระบบสุญญากาศ (Vacuum) สำหรับดูดเสมหะและเคลียร์ทางเดินหายใจคนไข้
ระบบสุญญากาศทางการแพทย์หรือระบบแวคคั่มทำหน้าที่ดึงของเหลว สิ่งอุดกั้น และเสมหะออกจากระบบทางเดินหายใจของผู้ป่วยในภาวะวิกฤตเพื่อป้องกันการขาดออกซิเจน การทำงานของระบบนี้อาศัยปั๊มสุญญากาศส่วนกลางส่งแรงดูดผ่านท่อไปยังหัวจ่ายบริเวณข้างเตียงคนไข้ แพทย์และพยาบาลจะต่อสายดูดเสมหะเข้ากับขวดรองรับของเหลวเพื่อเคลียร์ช่องปากและหลอดลมให้โล่งภายในไม่กี่วินาที
แรงดูดที่เสถียรมีความจำเป็นต่อความปลอดภัยของเนื้อเยื่อปอดและทางเดินหายใจที่บอบบาง การปรับแรงดันสุญญากาศให้อยู่ในช่วง 200 ถึง 500 มิลลิเมตรปรอท ในผู้ใหญ่ ช่วยลดการบาดเจ็บของเยื่อบุผิวภายในหลอดลมได้โดยตรง โรงพยาบาลจึงต้องต่อระบบนี้เข้ากับแหล่งจ่ายไฟฟ้าสำรองเพื่อป้องกันระบบหยุดทำงานในช่วงที่กระแสไฟดับ

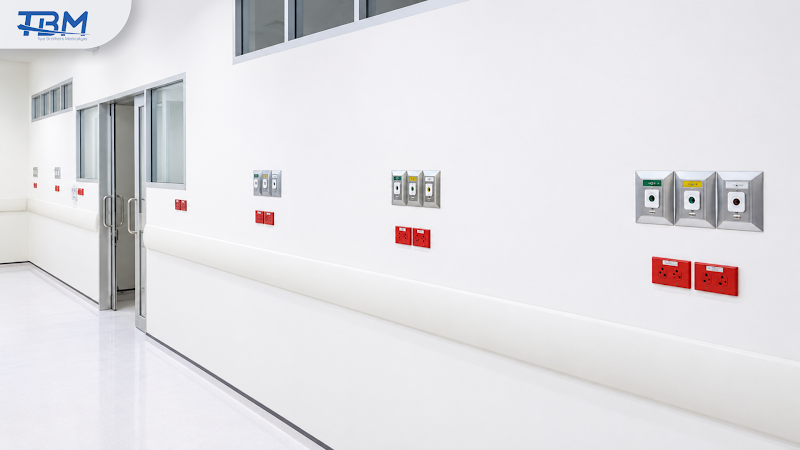

ICU gas pipeline เบื้องหลังความปลอดภัยของระบบก๊าซห้อง ICU
ระบบก๊าซห้อง ICU ทำงานผ่านระบบท่อส่งก๊าซที่ฝังโครงสร้างไว้ใต้ผนังและเพดาน เพื่อลำเลียงก๊าซทางการแพทย์แรงดันสูงส่งตรงถึงเตียงผู้ป่วยตลอด 24 ชั่วโมง ท่อส่งก๊าซเหล่านี้ส่วนใหญ่ทำจากท่อทองแดงชนิดไร้ตะเข็บที่ผ่านการล้างทำความสะอาดคราบไขมันเป็นพิเศษ เพื่อป้องกันการติดไฟและการปนเปื้อนในระบบทางเดินหายใจ
การออกแบบระบบนี้ต้องอาศัยการคำนวณอัตราการไหลของก๊าซ และการทดสอบแรงดันรั่วซึมด้วยก๊าซไนโตรเจนที่ระดับแรงดัน 150 ปอนด์ต่อตารางนิ้ว นานกว่า 24 ชั่วโมงก่อนเริ่มเปิดใช้งานจริงกับผู้ป่วยวิกฤต
ประเภทของก๊าซช่วยชีวิตที่ต้องจ่ายผ่านท่อส่งก๊าซไปยังเตียงผู้ป่วย
ก๊าซทางการแพทย์สามชนิดหลักที่ต้องส่งผ่านระบบท่อเข้าสู่ห้องวิกฤตประกอบด้วยออกซิเจน อากาศทางการแพทย์ และระบบสุญญากาศสำหรับการรักษาพยาบาล ก๊าซแต่ละชนิดทำหน้าที่สนับสนุนชีพในรูปแบบที่แตกต่างกันเพื่อช่วยเหลือผู้ป่วยวิกฤตได้ทันท่วงที
- ออกซิเจนทางการแพทย์ใช้สำหรับฟื้นฟูภาวะขาดออกซิเจนในเนื้อเยื่อและขับเคลื่อนเครื่องช่วยหายใจ โดยต้องจ่ายด้วยความดันคงที่ 4 บาร์
- อากาศทางการแพทย์ช่วยผสมร่วมกับออกซิเจนเพื่อจำลองอากาศหายใจที่เป็นธรรมชาติและปลอดภัยแก่ปอดผู้ป่วย
- ระบบสุญญากาศทางการแพทย์ใช้สำหรับดูดเสมหะ ของเหลว หรือสิ่งอุดกั้นในทางเดินหายใจออกจากร่างกายคนไข้
ท่อส่งก๊าซเหล่านี้เชื่อมต่อโดยตรงจากแหล่งจ่ายส่วนกลางไปยังชุดเตียงผู้ป่วย ICU ผ่านหัวจ่ายก๊าซมาตรฐาน มอก. 2824 หรือมาตรฐานสากลอื่น ๆ ความเสถียรของแรงดันก๊าซที่ส่งผ่านระบบท่อจะถูกควบคุมด้วยชุดควบคุมแรงดันบริเวณหน้าห้องผู้ป่วยเพื่อป้องกันอันตรายจากการจ่ายก๊าซผิดพลาด
ระบบสลับท่อก๊าซสำรองแบบอัตโนมัติ และแหล่งจ่ายก๊าซนอกอาคาร
แหล่งจ่ายก๊าซนอกอาคารทำงานร่วมกับชุดสลับท่อก๊าซอัตโนมัติเพื่อรับประกันว่าห้อง ICU จะมีก๊าซช่วยชีวิตใช้งานอย่างต่อเนื่องไม่มีวันหมด ระบบนี้ทำหน้าที่สลับการจ่ายก๊าซจากถังใช้งานหลักไปยังถังสำรองทันทีที่แรงดันในถังหลักลดลงต่ำกว่าเกณฑ์มาตรฐาน โดยควบคุมผ่านบอร์ดวงจรอิเล็กทรอนิกส์ที่จ่ายไฟสำรองด้วยระบบ UPS ขนาดเล็กภายในตัวตู้ควบคุม

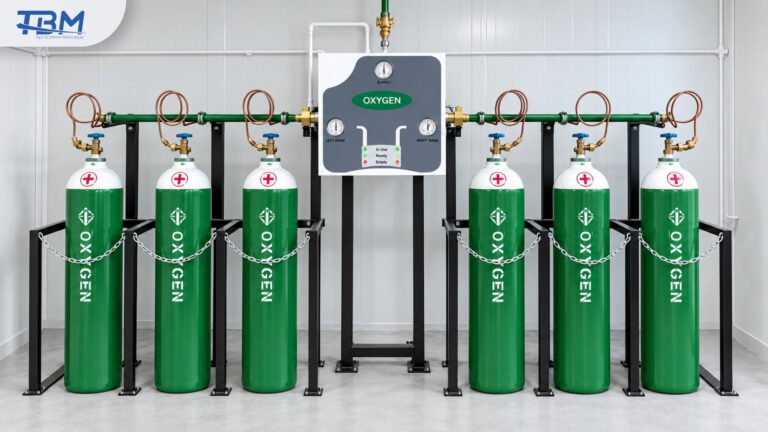

แหล่งผลิตและจัดเก็บก๊าซนอกอาคารมักใช้ถังออกซิเจนเหลวขนาดใหญ่ร่วมกับแมนิโฟลด์ท่อร่วมก๊าซสำรองชนิดหลายท่อเพื่อความปลอดภัยสูงสุด ชุดสลับท่อนี้จะทำงานโดยอัตโนมัติโดยไม่มีการตกของแรงดันในระบบท่อส่งก๊าซแม้แต่ในเสี้ยววินาทีเดียว และจะส่งสัญญาณเตือนไปยังห้องควบคุมทันทีที่มีการสลับฝั่งจ่ายก๊าซเพื่อแจ้งเจ้าหน้าที่ให้เข้ามาทำการเปลี่ยนถังเปล่าออกภายใน 24 ชั่วโมง

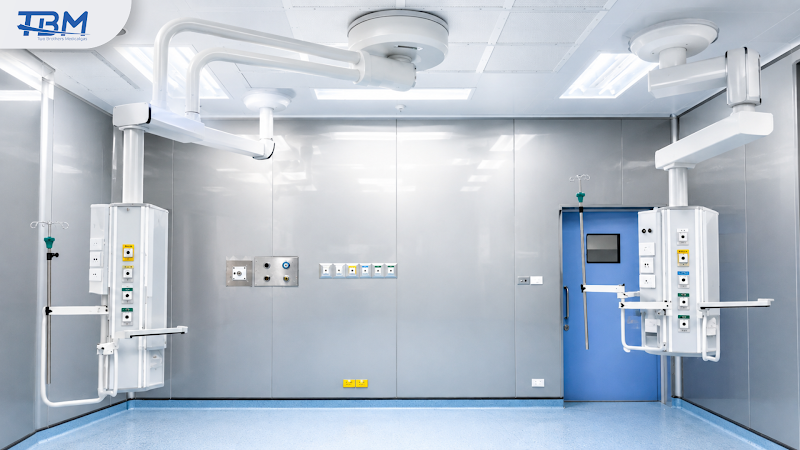

เพิ่มความคล่องตัวให้ทีมแพทย์ด้วยระบบ ICU pendant systems
ระบบ ICU pendant systems เข้ามาเปลี่ยนรูปแบบการจัดสรรพื้นที่ในห้องวิกฤตให้มีประสิทธิภาพมากขึ้น อุปกรณ์แขวนเพดานชนิดนี้ทำหน้าที่รวบรวมท่อจ่ายก๊าซทางการแพทย์ ปลั๊กไฟ และพอร์ตส่งสัญญาณข้อมูลต่าง ๆ ไว้ในจุดเดียว เพื่อช่วยให้แพทย์และพยาบาลทำงานได้สะดวกและเข้าถึงตัวผู้ป่วยได้รอบทิศทาง การทำงานของอุปกรณ์จะเชื่อมต่อตรงกับ ระบบก๊าซห้อง ICU เพื่อส่งผ่านออกซิเจนทางการแพทย์และระบบแรงดันสุญญากาศสำหรับการช่วยชีวิตฉุกเฉิน ณ เตียงผู้ป่วย
ประโยชน์ของ ICU medical pendant ในการลดความเกะกะของสายระโยงระยาง
ชุดอุปกรณ์แขวนเพดานช่วยลดสายระโยงระยางในห้องวิกฤตได้ทันที ด้วยการย้ายสายก๊าซและสายไฟทั้งหมดขึ้นไปจัดเก็บไว้เหนือศีรษะคนไข้ การออกแบบนี้ช่วยปรับเปลี่ยนรูปแบบ ระบบก๊าซห้อง ICU จากเดิมที่ต้องเดินท่อจากผนังข้างเตียงมาเป็นการรับก๊าซจากเพดานแทน ประโยชน์จากการเลือกใช้งานอุปกรณ์แขวนเพดานจัดระเบียบสายส่งก๊าซมีดังนี้
- เพิ่มพื้นที่ว่างรอบเตียงผู้ป่วยได้ถึง 30 เปอร์เซ็นต์ ช่วยให้ทีมแพทย์เคลื่อนย้ายเครื่องมือแพทย์ต่าง ๆ ได้คล่องตัว
- ป้องกันอุบัติเหตุสะดุดล้มจากสายไฟและสายท่อก๊าซที่กองบนพื้นห้องระหว่างการทำงานฉุกเฉิน
- ลดการสะสมของเชื้อโรคและคราบฝุ่นบนสายส่งก๊าซทำให้ทำความสะอาดพื้นห้องได้ง่ายขึ้น
สายส่งก๊าซที่จัดเก็บบนอุปกรณ์แขวนจะถูกยึดโยงอย่างเป็นระเบียบเพื่อลดความเสี่ยงที่ท่อก๊าซจะพับหักงอ ตัวเครื่องระบายความร้อนได้ดีและแยกฝั่งจ่ายก๊าซกับเต้ารับไฟฟ้าออกจากกันเพื่อความปลอดภัยในจุดเดียว
วิธีเลือกติดตั้ง Pendant ICU แบบแขวนเพดานหมุนได้รอบทิศทาง vs เสาตั้งพื้น
การเลือกติดตั้งอุปกรณ์ icu pendant หรือชุดจ่ายก๊าซทางการแพทย์ใน ระบบก๊าซห้อง ICU ระหว่างแบบแขวนเพดานหมุนรอบทิศทางกับแบบเสาตั้งพื้น ขึ้นอยู่กับขนาดพื้นที่ปฏิบัติงานและระดับความรุนแรงของอาการผู้ป่วยเป็นหลัก แบบแขวนเพดานช่วยให้แพทย์เคลื่อนตัวรอบเตียงได้ 360 องศาโดยไม่มีสายไฟกีดขวางบนพื้น เหมาะสำหรับห้องผู้ป่วยวิกฤตที่ต้องใช้อุปกรณ์พยุงชีพจำนวนมาก ส่วนแบบเสาตั้งพื้นติดตั้งง่ายและประหยัดงบประมาณกว่า เหมาะสำหรับห้องสังเกตอาการระยะสั้นที่มีพื้นที่จำกัด
| รูปแบบอุปกรณ์ | พื้นที่ใช้งานที่เหมาะสม | จุดเด่นการใช้งาน |
|---|---|---|
| แบบแขวนเพดานหมุนรอบทิศทาง | ห้อง ICU ขนาดใหญ่ที่ต้องการความคล่องตัวสูง | หมุนได้ 340 ถึง 360 องศาเพื่อหลบหลีกสายไฟ |
| แบบเสาตั้งพื้น | ห้องพักฟื้นหรือห้องสังเกตอาการทั่วไป | เคลื่อนย้ายระบบท่อก๊าซเข้ามุมห้องได้ง่ายและใช้ระยะเวลาติดตั้งสั้นเพียง 1 วัน |
การประเมินโครงสร้างเพดานคอนกรีตก่อนติดตั้งแบบแขวนเป็นสิ่งจำเป็น เพราะต้องรองรับน้ำหนักอุปกรณ์เฉลี่ย 150 ถึง 300 กิโลกรัม การเลือกใช้ระบบลูกปืนและเบรกลม (Pneumatic Brake) จะช่วยป้องกันไม่ให้แขนห้อยก๊าซหมุนเหวี่ยงไปกระแทกกับเครื่องช่วยหายใจหรือจอมอนิเตอร์ขณะใช้งานจริง
มาตรฐานความปลอดภัยและข้อกำหนดของระบบก๊าซห้อง ICU ที่โรงพยาบาลต้องปฏิบัติตาม
มาตรฐานความปลอดภัยของระบบก๊าซห้อง ICU กำหนดขึ้นเพื่อควบคุมคุณภาพแรงดันและความสะอาดของก๊าซช่วยชีวิตให้พร้อมใช้งานตลอดเวลาโดยห้ามเกิดความผิดพลาด การควบคุมโครงสร้างวิศวกรรมส่วนนี้ต้องผ่านเกณฑ์ทดสอบความปลอดภัยที่เข้มงวด เพื่อป้องกันอันตรายต่อผู้ป่วยวิกฤต
โรงพยาบาลต้องกำกับดูแลระบบจ่ายก๊าซผ่านการตรวจสอบข้อกำหนดทางเทคนิค และการป้องกันความเสี่ยงด้านวิศวกรรมตามเกณฑ์สากลอย่างสม่ำเสมอ
การวางระบบท่อส่งก๊าซตามมาตรฐานสากล
การวางระบบท่อส่งก๊าซในห้องวิกฤตต้องอ้างอิงมาตรฐานสากลอย่าง NFPA 99 ของสหรัฐอเมริกา หรือ HTM 02-01 ของสหราชอาณาจักร เพื่อควบคุมโครงสร้างวิศวกรรมให้มีความปลอดภัยขั้นสูง มาตรฐานเหล่านี้ทำหน้าที่ควบคุมตั้งแต่การออกแบบ ขนาดเส้นผ่านศูนย์กลางท่อทองแดง จนถึงการทดสอบแรงดันรั่วซึมก่อนเปิดใช้งานจริงกับผู้ป่วย
จำแนกความแตกต่างของข้อกำหนดที่โรงพยาบาลส่วนใหญ่เลือกใช้ เพื่อเป็นแนวทางในการออกแบบระบบท่อส่งก๊าซให้ถูกต้องตามกฎหมายควบคุมอาคาร
| เกณฑ์เปรียบเทียบ | มาตรฐาน NFPA 99 (สหรัฐอเมริกา) | มาตรฐาน HTM 02-01 (สหราชอาณาจักร) |
|---|---|---|
| หน่วยวัดแรงดันหลัก | ใช้หน่วยวัดแบบ Psi (ปอนด์ต่อตารางนิ้ว) | ใช้หน่วยวัดแบบ kPa (กิโลปาสคาล) |
| ข้อกำหนดการตรวจเช็ค | เน้นการทดสอบแรงดันคงที่ต่อเนื่อง 24 ชั่วโมง | เน้นการตรวจสอบคุณภาพความบริสุทธิ์ของก๊าซปลายทาง |
ต้องควบคุมการเชื่อมรอยต่อท่อทองแดงด้วยก๊าซไนโตรเจนแห้งหล่อเย็นด้านใน เพื่อป้องกันการเกิดคราบเขม่าดำเกาะติดผิวท่อภายใน ซึ่งอาจหลุดรอดเข้าสู่ปอดของผู้ป่วยวิกฤต ขั้นตอนนี้ระบุไว้ในหมวดข้อบังคับงานช่างเชื่อมระบบท่อก๊าซทางการแพทย์อย่างเคร่งครัด

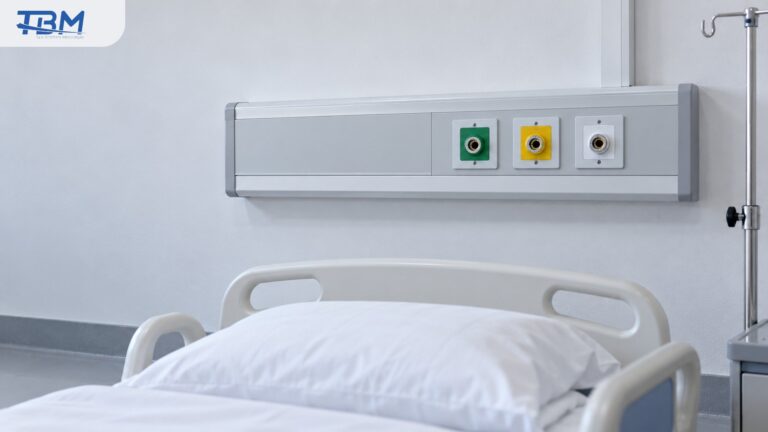

การแยกสีท่อส่งก๊าซเพื่อป้องกันการสลับสาย และการควบคุมความชื้นกับละอองน้ำมัน
การระบุประเภทก๊าซทางการแพทย์อย่างถูกต้องผ่านสีของท่อส่งก๊าซและหัวจ่ายเป็นมาตรการสำคัญ ช่วยป้องกันความผิดพลาดในการสลับสายก๊าซช่วยชีวิต ซึ่งมาตรฐานแต่ละระบบมีการกำหนดสีที่แตกต่างกันอย่างชัดเจนตามตารางต่อไปนี้
| ประเภทก๊าซทางการแพทย์ | มาตรฐานสากล ISO 7396 | มาตรฐานสหรัฐอเมริกา NFPA 99 |
|---|---|---|
| ออกซิเจน (Oxygen) | สีขาว | สีเขียว |
| อากาศทางการแพทย์ (Medical Air) | สีขาวสลับดำ | สีเหลือง |
| สุญญากาศ (Vacuum) | สีเหลือง | สีขาว |
| ไนตรัสออกไซด์ (Nitrous Oxide) | สีน้ำเงิน | สีน้ำเงิน |

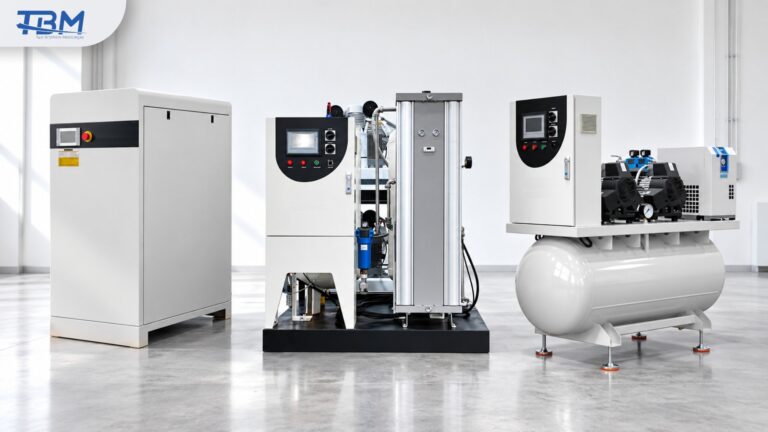

นอกจากระบบสีแล้ว ระบบก๊าซห้อง ICU ต้องควบคุมคุณภาพของลมจ่ายผ่านเครื่องทำอากาศแห้ง (Desiccant Dryer) เพื่อรักษาจุดน้ำค้างหรือค่า Dew Point ให้ต่ำกว่า -40 องศาเซลเซียส การควบคุมความชื้นระดับนี้ช่วยยับยั้งการเจริญเติบโตของเชื้อแบคทีเรียในท่อส่งลม พร้อมติดตั้งชุดกรองดักละอองน้ำมัน (Coalescing Filter) เพื่อกรองอนุภาคน้ำมันจากเครื่องอัดลมให้เหลือไม่เกิน 0.1 มิลลิกรัมต่อลูกบาศก์เมตร ป้องกันไม่ให้สารปนเปื้อนเข้าสู่ปอดของคนไข้ผ่านเครื่องช่วยหายใจ
ความสำคัญของการติดตั้งหน้าจอแจ้งเตือน (Alarm Systems) เมื่อแรงดันก๊าซผิดปกติ
หน้าจอแจ้งเตือนระบบก๊าซทางการแพทย์ (Area Alarm Panel) ทำหน้าที่เฝ้าระวังแรงดันก๊าซในห้องวิกฤตตลอด 24 ชั่วโมงเพื่อป้องกันอันตรายจากภาวะแรงดันก๊าซขาดหรือเกินเกณฑ์มาตรฐาน อุปกรณ์นี้จะส่งสัญญาณเตือนทั้งแสงและเสียงทันทีที่ตรวจพบความผิดปกติในระบบท่อส่งก๊าซหลัก ช่วยให้เจ้าหน้าที่หน้าเคาน์เตอร์พยาบาลรับรู้เหตุการณ์และสลับไปใช้ถังก๊าซสำรองข้างเตียงคนไข้ได้ทันท่วงที ระบบเตือนภัยวิกฤตนี้ควบคุมการแจ้งเตือนในสถานการณ์สำคัญดังนี้
- แรงดันก๊าซออกซิเจนลดต่ำกว่า 40 psi ซึ่งส่งผลกระทบต่อเครื่องช่วยหายใจโดยตรง
- แรงดันลมดูดสุญญากาศลดลงต่ำกว่า 12 inHg จนไม่สามารถใช้ดูดเสมหะออกจากทางเดินหายใจของคนไข้ได้
ต้องเชื่อมต่อหน้าจอแจ้งเตือนเข้ากับระบบไฟฟ้าสำรองฉุกเฉิน (Generator) ที่พร้อมจ่ายกระแสไฟทดแทนได้ภายในเวลา 10 วินาทีหลังจากไฟฟ้าหลักดับ การเชื่อมต่อนี้ช่วยรับประกันว่าระบบตรวจจับจะยังคงทำงานอย่างแม่นยำตลอดช่วงเวลาวิกฤต
บริการดูแลการติดตั้งและบำรุงรักษา ระบบก๊าซห้อง ICU จาก TBM
เราพร้อมดูแลระบบก๊าซห้อง ICU ตั้งแต่ขั้นตอนการออกแบบระบบท่อส่งก๊าซจนถึงการทดสอบแรงดัน เพื่อส่งมอบระบบที่เสถียรสำหรับใช้งานรักษาผู้ป่วยหนักตลอด 24 ชั่วโมง
การทำงานทุกขั้นตอนของ TBM อ้างอิงตามมาตรฐานสากลเพื่อความพร้อมในการช่วยเหลือชีวิตคนไข้ในทุกเสี้ยววินาที
เลือกทีมช่างผู้เชี่ยวชาญเฉพาะด้าน ลดความเสี่ยงอุบัติเหตุและท่อรั่วซึม
การเลือกทีมช่างติดตั้งระบบก๊าซห้อง ICU ที่ผ่านการรับรองช่วยป้องกันปัญหาแก๊สรั่วไหลและระบบล้มเหลวขณะใช้งานจริงได้อย่างตรงจุด ช่างเทคนิคเฉพาะทางจะดำเนินการเชื่อมท่อทองแดงชนิด Type K หรือ Type L ด้วยวิธีการแล่นประสาน (Brazing) โดยใช้ก๊าซไนโตรเจนแห้ง (Dry Nitrogen) ไหลผ่านท่อตลอดเวลา การไล่ออกซิเจนในระบบขณะเชื่อมนี้ป้องกันการเกิดเขม่าดำคาร์บอนภายในเส้นท่อ ซึ่งเขม่าเหล่านี้อาจหลุดเข้าไปอุดตันที่วาล์วควบคุมหรือปะปนกับก๊าซช่วยชีวิตที่ส่งไปยังตัวคนไข้
ทีมช่างของเราทำการทดสอบแรงดันระบบท่อส่งก๊าซด้วยแรงดันไนโตรเจนสูงถึง 150 psi เป็นเวลาติดต่อกันไม่น้อยกว่า 24 ชั่วโมง เพื่อตรวจหาจุดรั่วซึมขนาดเล็กตามข้อต่อต่าง ๆ อย่างละเอียด การทดสอบความแข็งแรงของระบบท่อส่งก๊าซนี้ใช้เกณฑ์มาตรฐานทางการแพทย์ที่เข้มงวดเพื่อป้องกันอุบัติเหตุอัคคีภัยจากก๊าซออกซิเจนรั่วสะสมในช่องเพดาน

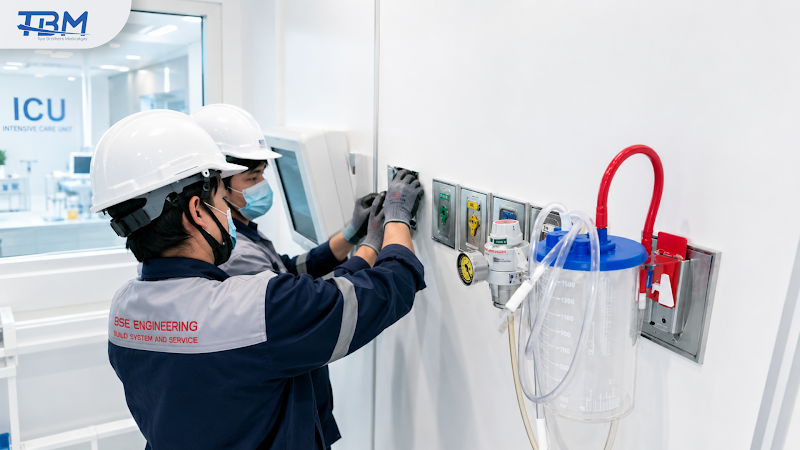

บริการตรวจเช็คและบำรุงรักษาเชิงป้องกันหลังการติดตั้ง เพื่อความปลอดภัยในระยะยาว
การตรวจเช็คและบำรุงรักษาเชิงป้องกันหลังการติดตั้ง ช่วยลดอัตราความล้มเหลวของระบบก๊าซห้อง ICU ได้มากกว่า 80 เปอร์เซ็นต์
เรากำหนดรอบการเข้าตรวจวิเคราะห์ประสิทธิภาพอุปกรณ์ทุก ๆ 3 เดือน เพื่อประเมินความเสื่อมสภาพของชิ้นส่วนอะไหล่ก่อนที่จะเกิดความเสียหายจริง การตรวจสอบเชิงรุกนี้ครอบคลุมการทดสอบอัตราการไหลของก๊าซและการทำงานของชุดควบคุมแรงดันส่วนกลางให้พร้อมรับมือกับสถานการณ์ฉุกเฉินตลอดเวลา โดยมีรายการตรวจสอบทางเทคนิคที่สำคัญเพื่อรักษาระดับการทำงานตามมาตรฐานสากล
- การตรวจหาการรั่วซึมของวาล์วเปิด-ปิดก๊าซประจำชั้นด้วยเครื่องตรวจจับก๊าซรั่วที่มีความไวสูง
- การทดสอบระบบเตือนภัยและหน้าจอแจ้งเตือนแรงดันผิดปกติด้วยการจำลองสถานการณ์แรงดันตก
- การเปลี่ยนไส้กรองอากาศและถ่ายน้ำมันหล่อลื่นของเครื่องปั๊มสุญญากาศตามกำหนดชั่วโมงการทำงาน
- การวัดค่าความบริสุทธิ์ของก๊าซออกซิเจนปลายทางให้ได้ค่ามาตรฐานไม่ต่ำกว่า 99 เปอร์เซ็นต์
สรุป
ระบบก๊าซห้อง ICU ทำหน้าที่ลำเลียงออกซิเจน อากาศทางการแพทย์ และระบบสุญญากาศแรงดันเสถียร 50 psi เพื่อสนับสนุนการทำงานของเครื่องช่วยหายใจและอุปกรณ์ดูดเสมหะรอบเตียงผู้ป่วยวิกฤตตลอด 24 ชั่วโมง การออกแบบโครงสร้างท่อทองแดงปลอดสนิม การติดตั้ง icu pendant รวมถึงระบบแจ้งเตือนแรงดันผิดปกติและการแยกสีท่อตามมาตรฐานสากล NFPA 99 ช่วยลดความเสี่ยงจากการต่อสายสลับและรักษาความสะอาดของก๊าซนำส่ง
โรงพยาบาลควรตรวจเช็กระบบจ่ายก๊าซหลัก ท่อส่ง และระบบสลับแหล่งจ่ายก๊าซสำรองอัตโนมัติเป็นประจำเพื่อเตรียมพร้อมรับมือเหตุฉุกเฉิน การจำลองสถานการณ์ความดันตกและสแกนหาจุดรั่วซึมขนาดเล็กทุก 6 เดือน ช่วยควบคุมความบริสุทธิ์ของก๊าซและป้องกันความผิดพลาดของระบบช่วยชีวิตได้อย่างมีประสิทธิภาพ
